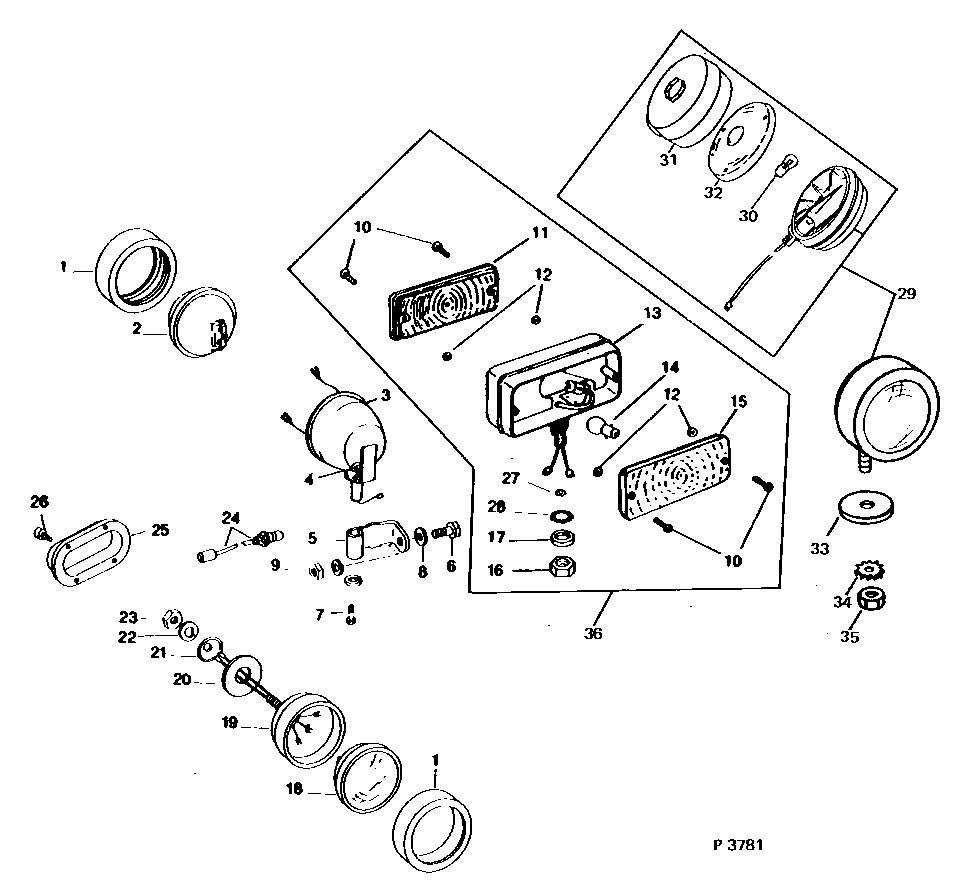

FRONT AND REAR LAMPS AND BRACKET [01E21]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R31250	2	BEZEL	-
2	AR21059	1	HEADLIGHT	(SUB FOR AF3892R)
3	AP28455	1	WIRING LEAD	-
3	P54465	1	TERMINAL	-
3	AP28458	1	HOUSING	-
4	P54462	1	GROMMET	-
5	R59160	2	BRACKET	-
6	19H1792	1	Cap Screw	1/2" X 1"
6	24H1211	4	Washer	9/16" X 1-3/8" X 0.105"
7	19H1815	2	Cap Screw	1/2" X 1-1/4"
7	12H303	2	Lock Washer	5/16"
8	24H1224	2	Washer	11/32" X 1" X 1/16"
9	14H809	2	Nut	1/2"
9	12H301	2	Lock Washer	1/2"
10	P54496	4	SCREW	-
11	P54493	1	REFLECTOR	-
12	P54495	4	SEAL	-
13	AP28476	1	BULB	-
14	AR48041	1	Bulb	-
15	P54494	1	REFLECTOR	-
16	14H865	1	Nut	1/2"
17	12H292	1	Lock Washer	1/2"
18	AR48723	1	Lamp	(SUB FOR RE25125)
19	AP28447	1	LAMP	FRONT (12 VOLTS)
20	R48663	1	WASHER	-
21	F2935R	1	WASHER	-
22	12H301	1	Lock Washer	1/2"
23	14H809	1	Nut	1/2"
24	AR70699	1	LAMP	ON CONSOLE CONTROL WITH CONNECTION WIRE
25	R45936	1	Lens	-
26	R55933	8	Screw	-
27	P54809	1	FITTING	-
28	P54810	1	WASHER	-
29	AR38456	2	LAMP	-
30	AD2062R	1	Bulb	12 VOLTS
31	AR72257	1	HOUSING	-
32	R42666	2	LENS	AMBAR
33	R38371	2	Washer	-
34	12H292	2	Lock Washer	1/2"
35	14H856	2	Nut	1/2"
36	AP28463	1	LAMP	-
..	AP28445	1	LAMP	FRONT COMPLET
..	AP28459	1	LAMP	REAR FLOAD COMPLET
