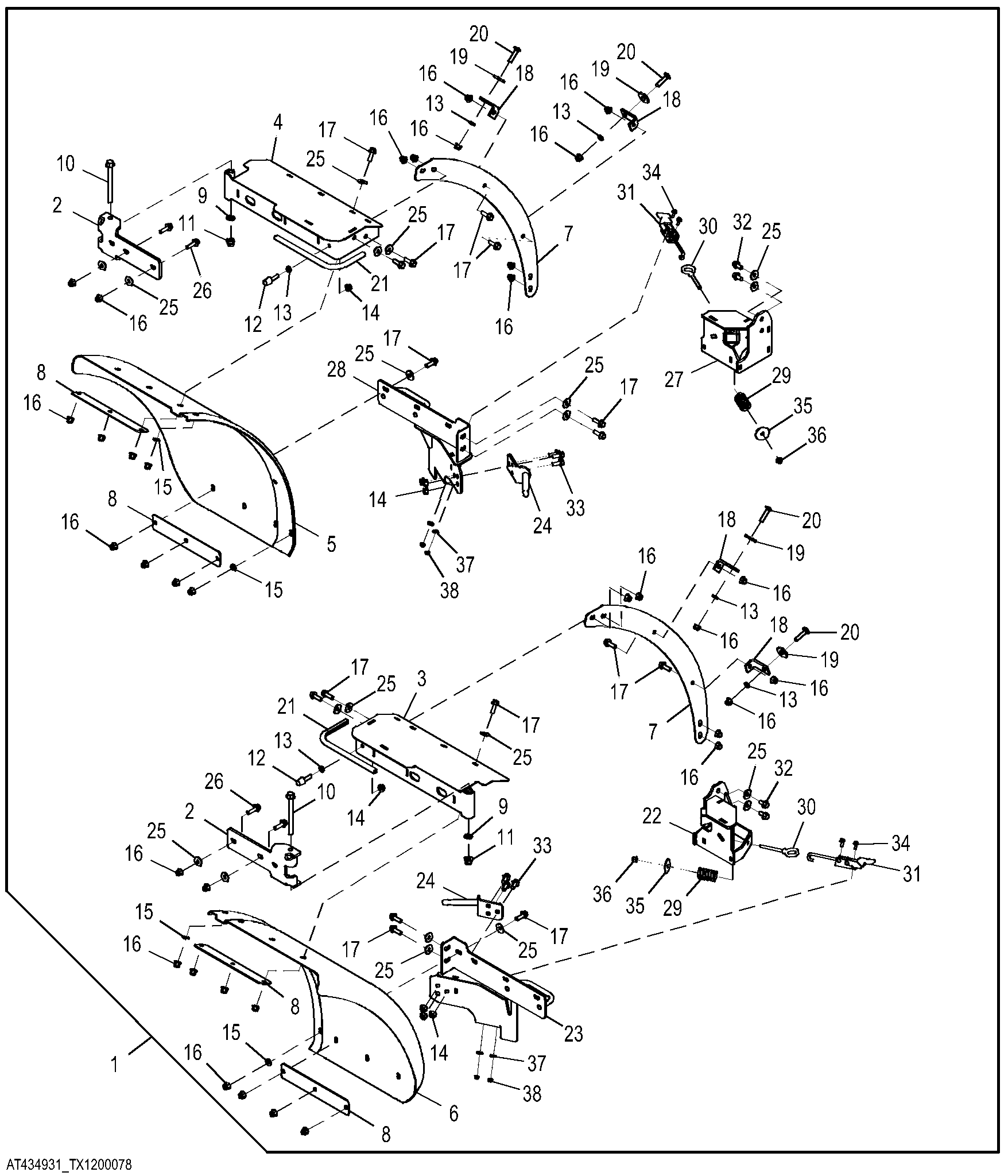

Full Coverage Rear Fenders Kit (Engine RE536780, RE536780)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT434931	1	Fender	Whole Goods
2	T404633	2	Bracket	SUB FOR T224529
3	AT330331	1	Hinge	Left Rear
4	AT330332	1	Hinge	Right Rear
5	T354251	1	Fender	Right Rear
6	T354143	1	Fender	Left Rear
7	T205537	2	Plate	-
8	T204644	4	Plate	-
9	24M7240	2	Washer	13 X 25 X 3 mm
10	19M8737	2	Screw	M12 X 140
11	14M7401	2	Lock Nut	M12
12	AT219974	2	Bumper	-
13	14M7152	6	Nut	M10
14	14M7296	8	Flange Nut	M10
15	24M7239	4	Washer	10.700 X 21 X 2.500 mm
16	14M7400	37	Lock Nut	M10
17	19M7786	28	Screw	M10 X 30
18	T176357	4	Angle	-
19	T22381	4	Washer	-
20	03M7195	4	Bolt	M10 X 45
21	-	2	Part 21	MAKE FROM T58056 , CTL 350.52 mm (13.8 in )
22	AT442247	1	Bracket	Right Fender
23	AT442280	1	Bracket	Left Fender
24	AT444856	2	Bracket	-
25	24M7296	32	Washer	10.500 X 30 X 2.500 mm
26	19M7835	4	Screw	M10 X 35
27	AT443013	1	Bracket	-
28	AT443020	1	Bracket	-
29	R56724	2	Spring	-
30	T346539	2	Eyebolt	-
31	AT437871	2	Latch	-
32	19M7784	4	Screw	M10 X 20
33	19M7785	6	Screw	M10 X 25
34	19M7775	4	Screw	M6 X 16
35	24H1314	2	Washer	13/32" X 1-3/4" X 7/64"
36	14M7396	2	Lock Nut	M8
37	24M7139	4	Washer	6.400 X 18 X 1.600 mm
38	14M7303	4	Flange Nut	M6

Full Coverage Rear Fenders Kit (Engine RE536780, RE536780)

Нет текстового описания
