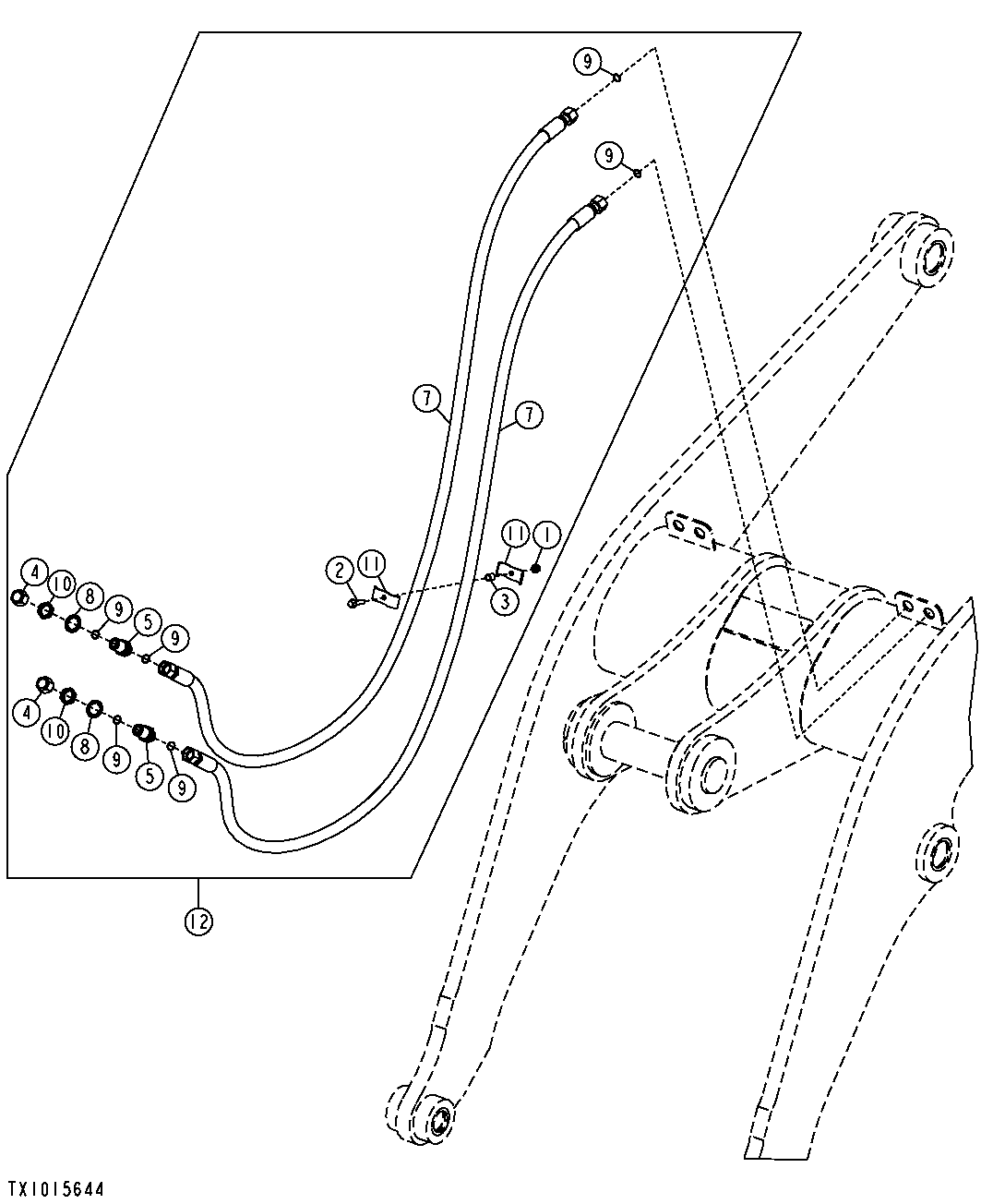

Third Function Boom To Coupler Hydraulic Lines (Z-Bar)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7400	1	Lock Nut	M10, High Lift
2	19M7805	1	Screw	M10 X 45, High Lift
3	28H1697	1	Spacer	0.493" X 0.675" X 3/4"
4	38H1418	2	Fitting	-
5	38H1276	2	Adapter Fitting	-
7	AT317507	2	Hydraulic Hose	30.1752" X 2110 mm (83") X 30.1752", Fabricate
7	AT321386	2	Hydraulic Hose	30.1752" X 2415 mm (95") X 30.1752", High Lift Fabricate
8	T174275	2	Lock Washer	30.950 mm (1-7/32")
9	T77858	6	O-Ring	18.771 X 1.778 mm (0.739" X 0.070")
10	T78707	2	Nut	30.175 mm (1-3/16")
11	U46753	2	Hose Clamp	High Lift
12	AT322222	1	Mounting Parts	Whole Goods
12	AT322225	1	Mounting Parts	High Lift Whole Goods

Third Function Boom To Coupler Hydraulic Lines (Z-Bar)

Нет текстового описания
