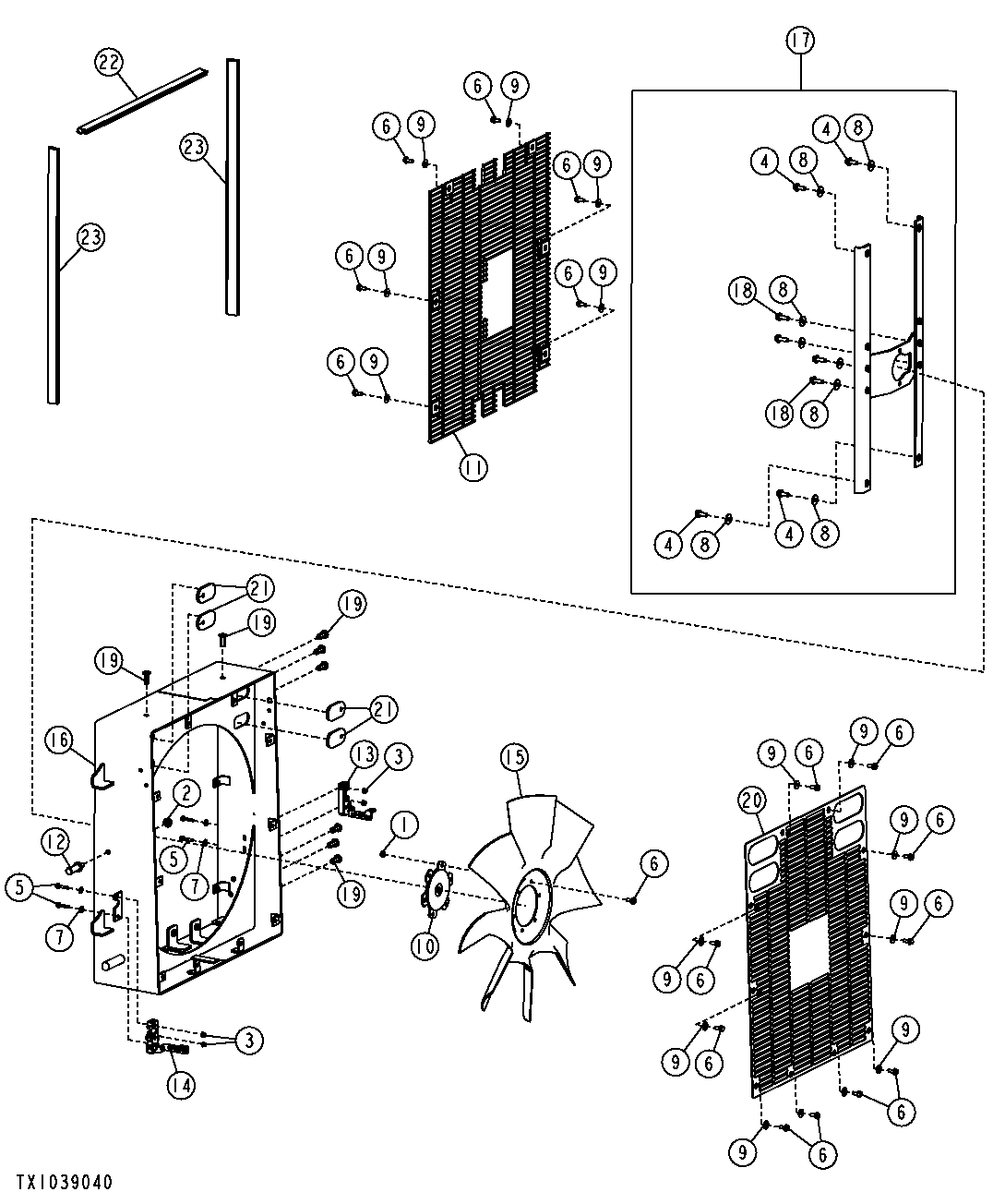

Door with Fan and Fan Guard (619286 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7298	6	Flange Nut	M8
2	14M7299	1	Flange Nut	M12
3	19M7397	4	Cap Screw	M16 X 50
4	19M7785	4	Screw	M10 X 25
5	19M7833	4	Screw	M6 X 35
6	19M7866	22	Screw	M8 X 20
7	24M7139	4	Washer	6.400 X 18 X 1.600 mm
8	24M7296	8	Washer	10.500 X 30 X 2.500 mm
9	24M7298	16	Washer	8.400 X 25 X 2 mm
10	AT210712	1	Hub	-
11	AT227579	1	Guard	-
12	AT301711	1	Striker	-
13	AT306930	1	Latch	RH
14	AT306931	1	Latch	LH
15	AT318945	1	Fan	-
16	-	1	Part 16	AT371972 NLA; ORDER AT396468, ALSO ORDER AT120461 IF REQUIRED
16	AT396468	1	Frame	-
16	AT120461	1	Travel Warning Alarm	-
17	AT354275	1	Frame	-
18	19M7786	6	Screw	M10 X 30
19	T148409	8	Nut	-
20	T195424	1	Guard	-
21	T201546	4	Grommet	-
22	T225606	1	Isolator	703 mm
23	T225608	2	Isolator	815 mm

Door with Fan and Fan Guard (619286 - )

Нет текстового описания
