Открытый узел

Cable Reinforced Hi-Vis Coupler Hydraulic Lines (Z-Bar)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	12H327	2	Lock Washer	3/4"
2	19M7785	2	Screw	M10 X 25
4	38H1004	1	Elbow Fitting	-
5	R26448	1	O-Ring	-
6	T77613	5	O-Ring	9.246 X 1.778 mm (0.364" X 0.070")
7	38H1016	1	Tee Fitting	-
8	38H1285	1	Union Fitting	-
9	AT323757	1	Hydraulic Hose	17.4752" X 600 mm (23-1/2") X 17.4752"
10	AT323756	1	Hydraulic Hose	17.4752" X 810 mm (32") X 17.4752"
11	AT323817	1	Hydraulic Hose	17.4752" X 317 mm (12-1/2") X 17.4752"
12	AT324137	1	Cable	(USE WITH AT330154)
12	AT325194	1	Cable	(USE WITH AT330155)
13	AT324641	2	Hydraulic Hose	17.4752" X 885 mm (34-3/4") X 17.4752", Fabricate, (USE WITH AT330154)
13	AT325201	2	Hydraulic Hose	17.4752" X 1260 mm (49-1/2") X 17.4752", Fabricate, (USE WITH AT330155)
14	AT327951	2	Hydraulic Hose	13/16" X 870 mm (34-1/4") X 17.4752"
15	T204315	1	Plate	-
16	-	1	Part 17	(MAKE FROM PG-188) (CTL)
17	T81029	2	Nut	17.475 mm (11/16")
25	AT330154	1	Hose Kit	Whole Goods
25	AT330155	1	Mounting Parts	High Lift Whole Goods

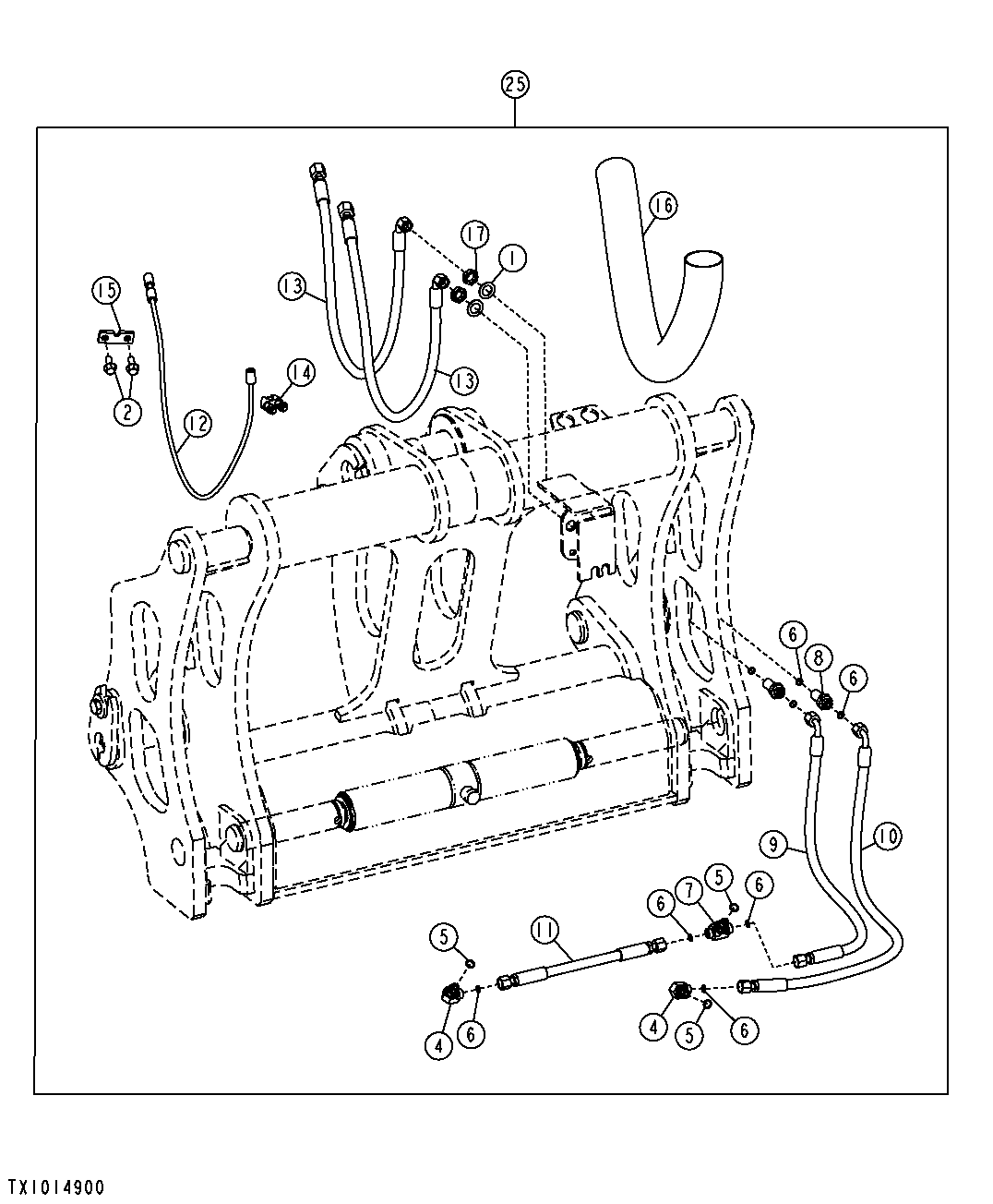

Cable Reinforced Hi-Vis Coupler Hydraulic Lines (Z-Bar)

Нет текстового описания
