Открытый узел

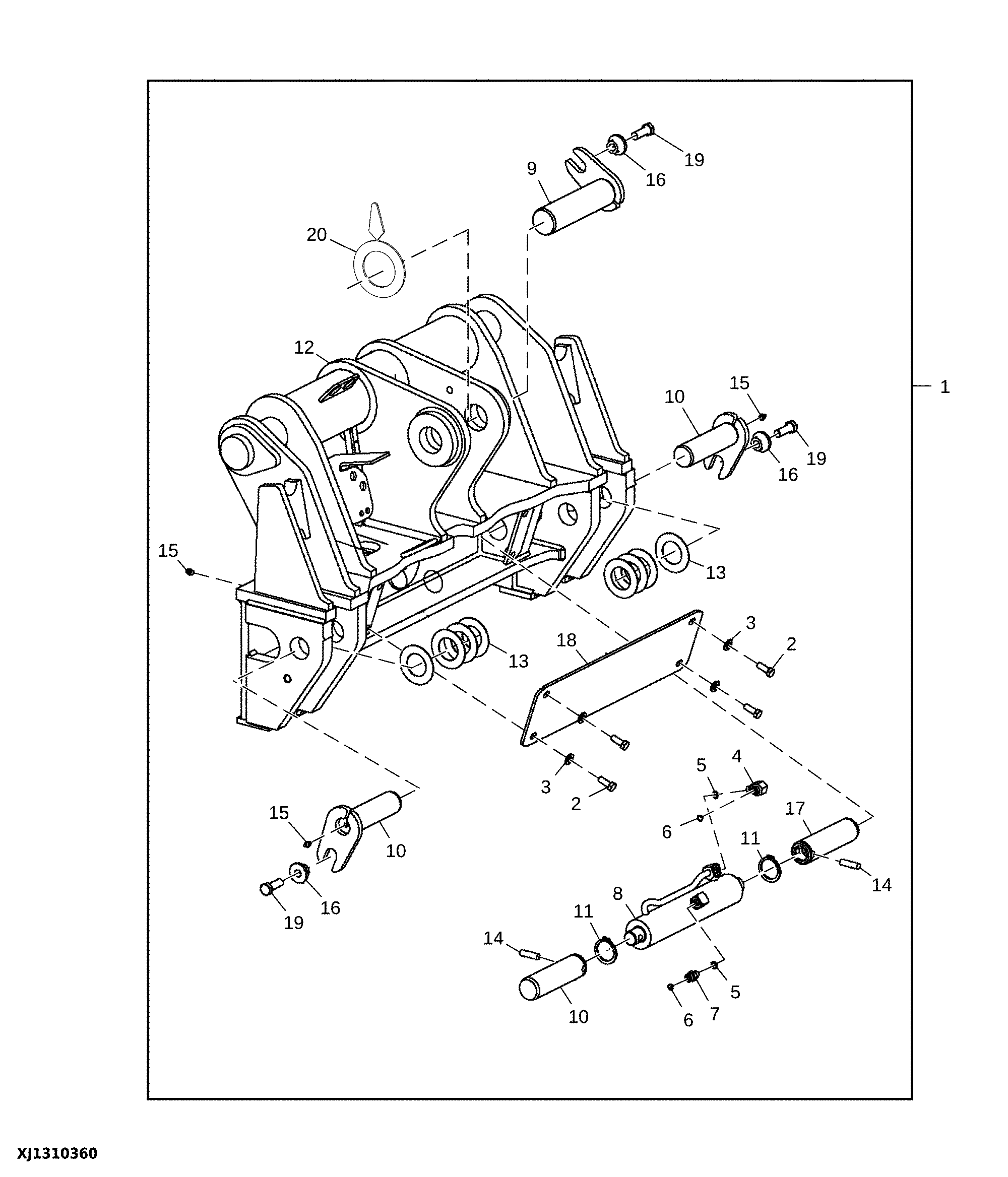

Standard Coupler (Z-Bar) (609733 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT311386	1	Quick Coupler	WHOLE GOODS
2	19M8011	4	Cap Screw	M12 X 30
3	24M7240	4	Washer	13 X 25 X 3 mm
4	38H1004	1	Elbow Fitting	-
5	R26448	2	O-Ring	11.887 X 1.981 mm (0.468" X 5/64")
6	T77613	2	O-Ring	9.246 X 1.778 mm (0.364" X 0.070")
7	38H1160	1	Adapter Fitting	-
8	AH223400	1	Hydraulic Cylinder	-
8	AH226589	1	Hydraulic Cylinder Kit	Seal Kit
9	AT308022	1	Pin	-
10	AT308023	2	Pin Fastener	-
11	T61226	2	Snap Ring	-
12	AT336444	1	Quick Coupler	CA
13	T63795	8	Washer	51.500 X 89 X 1.500 mm (2.028" X 3.504" X 0.059")
14	H89151	2	Dowel Pin	12.700 X 45.720 mm (1/2" X 1.800")
15	JD7759	4	Lubrication Fitting	-
16	T176064	3	Bushing	16.300 X 28.600 X 21.900 mm (0.642" X 1.126" X 0.862")
17	T352746	2	Pin Fastener	SUB FOR T227405
18	T227409	1	Plate	-
19	19M7489	3	Cap Screw	M16 X 45
20	T225431	4	Shim	TK = 3.175 mm

Standard Coupler (Z-Bar) (609733 - )

Нет текстового описания
