Reversing Fan Drive ( - 604689)

Reversing Fan Drive ( - 604689)

Reversing Fan Drive ( - 604689)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

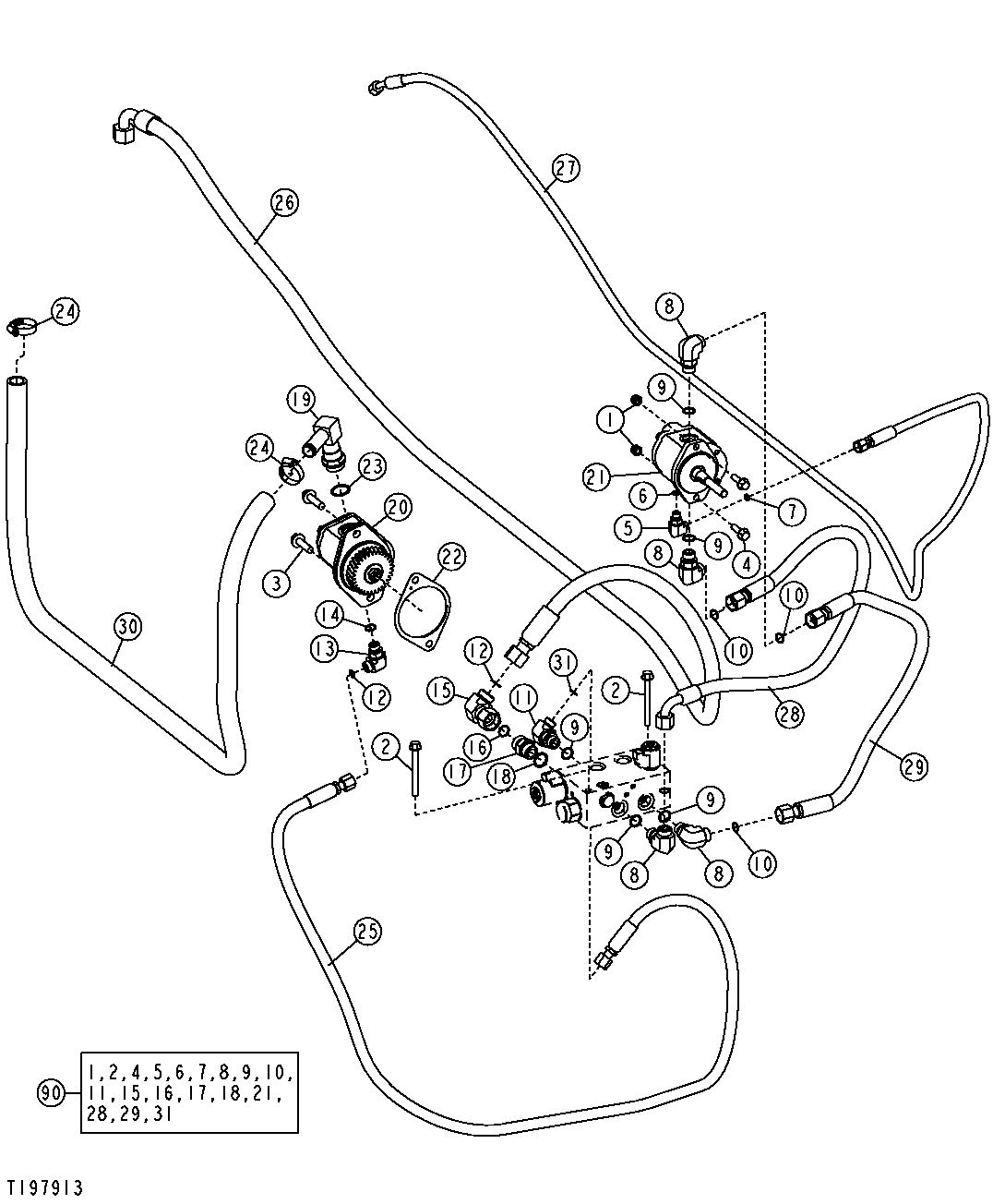

Reversing Fan Drive ( - 604689)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7517	2	Lock Nut	M10
2	19M7812	2	Screw	M10 X 100
3	19M7813	2	Screw	M12 X 45
4	19M7835	2	Screw	M10 X 35
5	38H1004	1	Elbow Fitting	-
6	R26448	1	O-Ring	11.887 X 1.981 mm (0.468" X 5/64")
7	T77613	1	O-Ring	9.246 X 1.778 mm (0.364" X 0.070")
8	38H1006	4	Elbow Fitting	-
9	R26906	5	O-Ring	19.177 X 2.464 mm (0.755" X 0.097")
10	T77613	4	O-Ring	9.246 X 1.778 mm (0.364" X 0.070")
11	38H1012	1	Elbow Fitting	-
12	T77857	2	O-Ring	-
13	38H1005	1	Elbow Fitting	-
14	R26375	1	O-Ring	-
15	38H1097	1	Elbow Fitting	-
16	T77858	1	O-Ring	-
17	38H1163	1	Adapter Fitting	-
18	U12547	1	O-Ring	-
19	AH96708	1	Elbow Fitting	(USE WITH T197048 OR T208097 ) (SUB 38H1037, THIS APPLICATION ) (ALSO ORDER T76938, R29936 AND AT357712)
20	AT227016	1	Hydraulic Pump	-
20	AT224424	1	Seal Kit	-
21	AT227024	1	Hydraulic Motor	-
21	AT317353	1	Seal Kit	-
22	R522690	1	Gasket	(SUB FOR R134465)
23	R29936	1	O-Ring	-
24	AR21839	1	Clamp	(USE WITH T197048 OR T208097)
24	AR21839	1	Clamp	(USE WITH AT357712)
25	AT310542	1	Hydraulic Hose	-
26	AT314987	1	Hydraulic Hose	(SUB FOR AT228100)
27	AT334187	1	Hydraulic Hose	Fabricate, (SUB FOR AT228101 AND AT314988)
28	AT228112	1	Hydraulic Hose	-
29	AT304406	1	Hydraulic Hose	-
30	-	1	Part 33	( T208097 NLA), (SUB FOR T197048 ) (SUB AT357712 ) (ALSO ORDER 38H1037, T76938 AND R29936)
30	AT357712	1	Hydraulic Hose	(NOT ILLUSTRATED), Fabricate
31	T77857	1	O-Ring	-
32	38H1037	1	Elbow Fitting	(NOT ILLUSTRATED), (USE WITH AT357712)
33	T76938	1	O-Ring	(NOT ILLUSTRATED)
90	-	1	Part 38	Whole Goods Reverse Fan Drive Includes Reverse Fan Drive Solenoid Valve Components Listed On Separate Page, AT332604 NLA, SUB FOR AT228137
