Pin Disconnect Hydraulic Lines (Z-Bar) ( - 594432)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7400	2	Lock Nut	M10
2	19M7784	4	Screw	M10 X 20
3	19M7836	2	Screw	M10 X 110
3	24M7296	2	Washer	10.500 X 30 X 2.500 mm
4	38H1004	1	Elbow Fitting	-
5	38H1023	1	Tee Fitting	-
6	38H1160	1	Adapter Fitting	-
7	38H1173	2	Adapter Fitting	-
8	38H1309	1	Adapter Fitting	-
9	38H1415	2	Fitting	-
10	AT167553	1	Hydraulic Hose	-
11	AT225530	1	Hyd Actuated Control Valve	(COMPONENTS LISTED ON ANOTHER PAGE)
12	AT305171	1	Hydraulic Hose	-
13	AT304269	1	Oil Line	-
14	AT304298	1	Oil Line	-
15	AT301930	2	Hydraulic Hose	Fabricate, (SUB FOR AT305900)
16	AT308780	1	Oil Line	-
17	AT308781	1	Oil Line	-
18	H75541	8	Clamp	-
19	R26448	5	O-Ring	-
20	R28782	1	O-Ring	-
21	R77175	1	Cover	-
22	RE60701	1	Diagnostic Coupling	-
23	T77613	12	O-Ring	-
24	T77857	2	O-Ring	-
25	-	1	Part 26	( AT307809 NLA) (WHOLE GOODS)
26	38H1094	1	Elbow Fitting	-
27	24M7296	2	Washer	10.500 X 30 X 2.500 mm

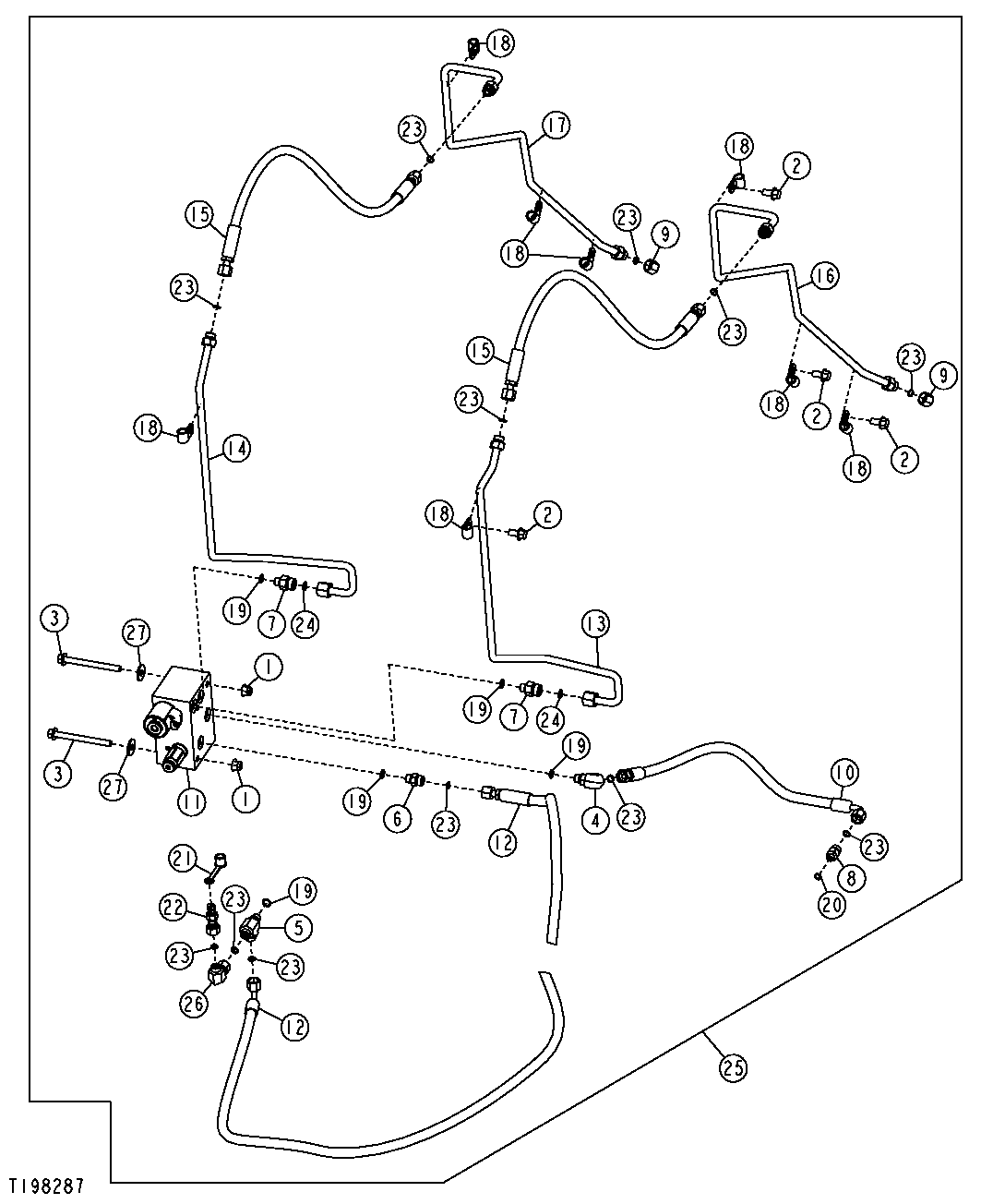

Pin Disconnect Hydraulic Lines (Z-Bar) ( - 594432)

Нет текстового описания
