Cable Reinforced Standard Coupler Hydraulic Lines (Z-Bar) ( - 609733)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	Order Components, AT317574 NLA
2	12H327	2	Lock Washer	3/4"
3	14M7400	2	Lock Nut	M10
4	19M7785	6	Screw	M10 X 25
5	19M7786	2	Screw	M10 X 30
6	38H1415	2	Fitting	(NOT ILLUSTRATED)
7	38H1285	2	Union Fitting	-
8	T77613	7	O-Ring	-
9	AR62936	1	Clamp	-
10	AT304895	1	Oil Line	-
11	38H1354	1	Tube Nut	-
12	AT305903	1	Hydraulic Hose	-
13	AT305905	1	Hydraulic Hose	-
14	AT305978	1	Cable	-
15	AT311469	2	Hydraulic Hose	Fabricate, (SUB FOR AT305902)
16	T204315	2	Plate	-
17	T206333	1	Plate	-
18	XPG-188	1	Hose Spring Guard	(CTL, 762 MM (30 IN)), (SUB FOR T211675)
19	T81029	2	Nut	-

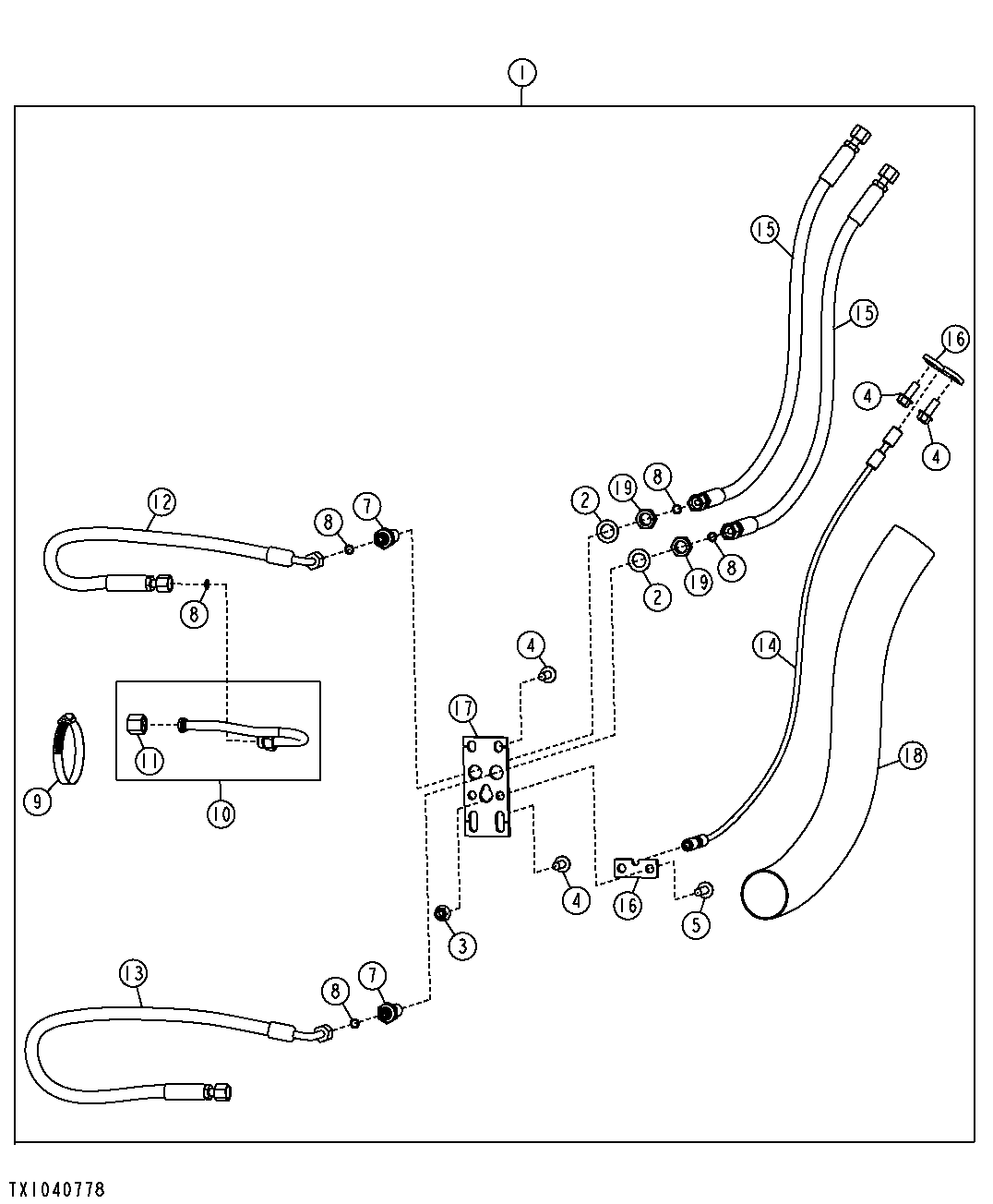

Cable Reinforced Standard Coupler Hydraulic Lines (Z-Bar) ( - 609733)

Нет текстового описания
