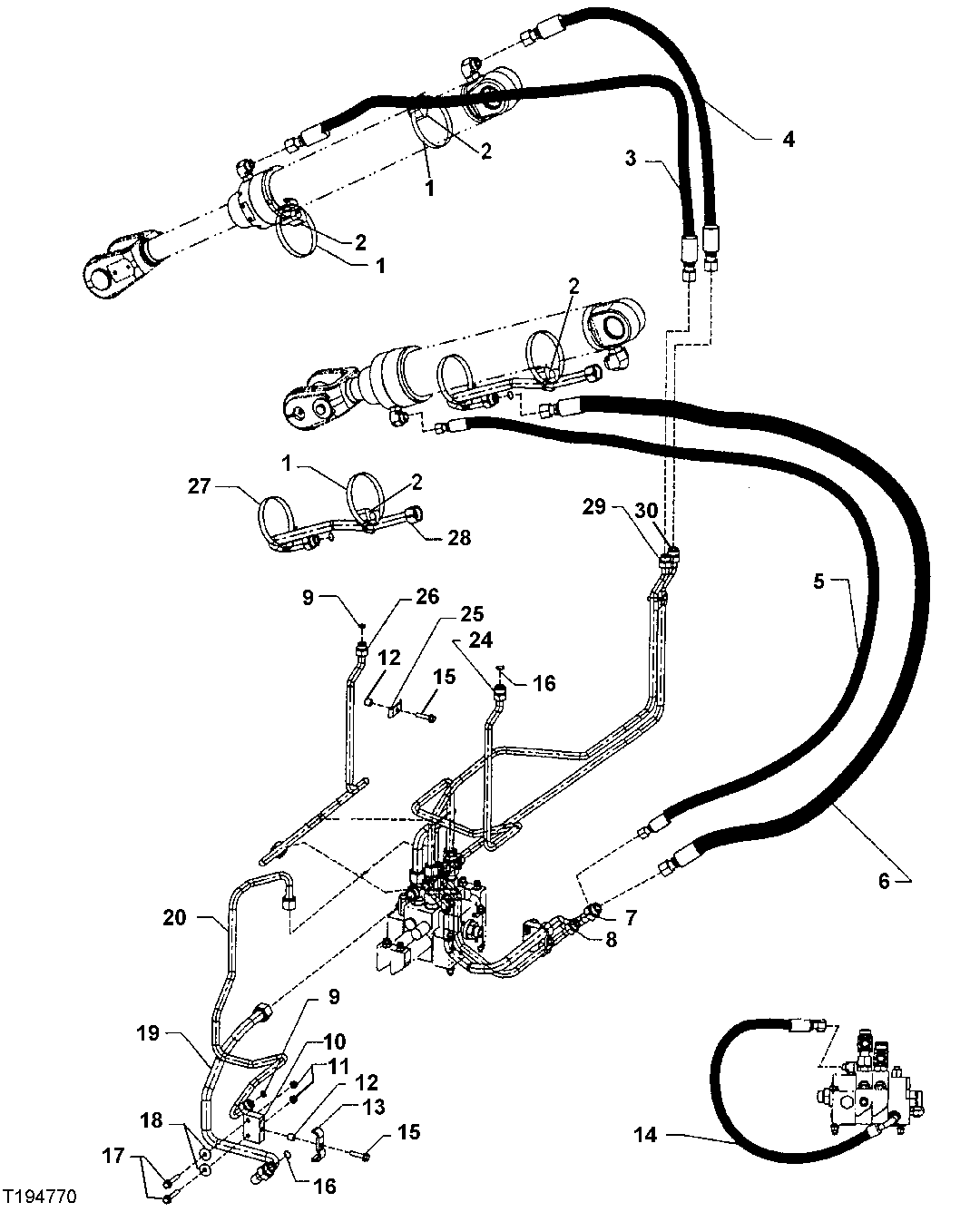

Boom and Bucket Cylinder Hydraulics (Tool Carrier)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AR85327	4	Clamp	-
2	T105773	4	Guide	-
3	AT227537	2	Hydraulic Hose	-
4	AT227536	2	Hydraulic Hose	-
5	AT306597	2	Hydraulic Hose	-
6	AT227534	2	Hydraulic Hose	-
7	AT210688	1	Oil Line	-
8	AT210690	1	Oil Line	-
9	T77932	4	O-Ring	-
10	AT224665	2	Bracket	-
11	14M7296	4	Flange Nut	M10
12	28H3381	4	Spacer	0.493" X 0.675" X 5/8"
13	T167921	2	Clamp	-
14	AT167553	1	Hydraulic Hose	-
15	19M7805	4	Screw	M10 X 45
16	T77858	6	O-Ring	-
17	19M7835	4	Screw	M10 X 35
18	24M7296	4	Washer	10.500 X 30 X 2.500 mm, (SUB FOR T148712)
19	AT210689	1	Oil Line	-
20	AT210691	1	Oil Line	-
24	AT220900	1	Oil Line	-
25	T176474	2	Clamp	-
26	AT219925	1	Oil Line	-
27	AR85327	2	Clamp	-
28	AT206698	2	Oil Line	-
29	AT220901	1	Oil Line	-
30	AT225575	1	Oil Line	-

Boom and Bucket Cylinder Hydraulics (Tool Carrier)

Нет текстового описания
