Открытый узел

BUCKET SECTION, HIGH LIFT

BUCKET SECTION, HIGH LIFT

BUCKET SECTION, HIGH LIFT

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

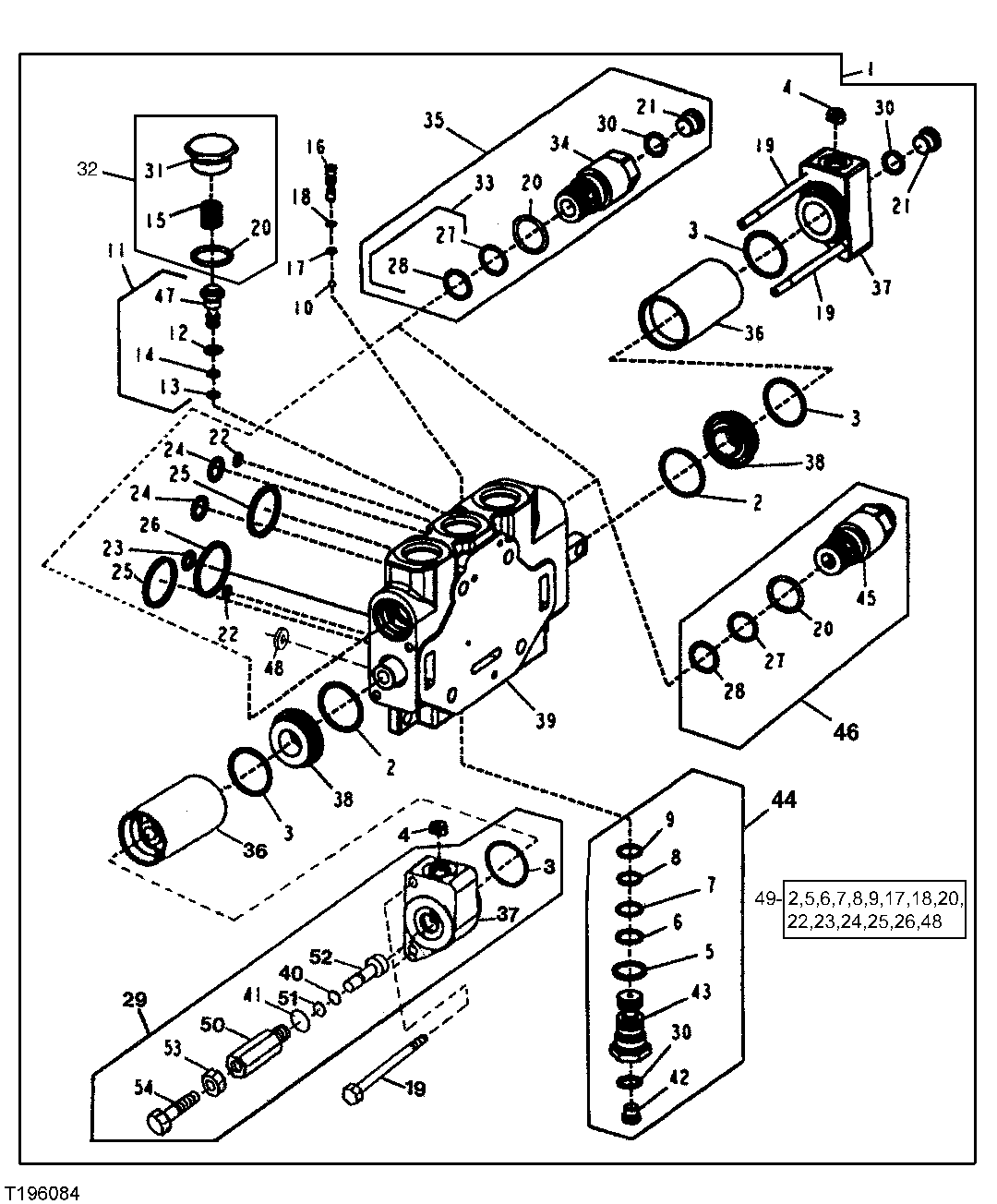

BUCKET SECTION, HIGH LIFT

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT223558	1	Spool Valve	-
2	-	2	Part 2	(SUB AT179941)
3	H84318	4	O-Ring	-
4	T169955	2	Orifice	-
5	-	1	Part 5	-
6	-	1	Part 6	-
7	-	1	Part 7	-
8	-	1	Part 8	-
9	-	1	Part 9	-
10	A4742R	1	Ball	-
11	AT220828	1	Compensator	-
12	-	1	Part 12	(SUB AT220828)
13	-	1	Part 13	(SUB AT220828)
14	-	1	Part 14	(SUB AT220828)
15	T176531	1	Spring	-
16	T172562	1	Check Valve	-
17	-	1	Part 17	(SUB AT179941)
18	-	1	Part 18	(SUB AT179941)
19	19H3724	4	Screw	1/4" X 4-1/2"
20	U12547	2	O-Ring	-
21	-	2	Part 21	-
21	-	2	Part 22	(BUCKET AND AUXILIARY)
22	U40962	2	O-Ring	-
23	-	1	Part 24	(SUB AT179941)
24	AT216573	2	O-Ring	-
25	T103465	2	Seal	-
26	AT216571	1	O-Ring	-
27	T154187	2	Back-Up Ring	-
28	AT124574	2	O-Ring	-
29	AT220035	2	Hose Kit	(ROLL BACK)
30	R26287	3	O-Ring	-
31	T176532	1	Plug	-
32	AT220830	1	Hose Kit	-
33	AT170991	1	O-Ring Kit	-
34	-	1	Part 36	(SUB AT209750)
35	AT209750	2	Pressure Relief Valve	-
36	-	2	Part 38	-
37	-	2	Part 39	-
38	-	2	Part 40	-
39	-	1	Part 41	(SUB AT223477)
40	T77814	1	O-Ring	-
41	R26906	1	O-Ring	-
42	-	1	Part 44	(SUB AT209758)
43	-	1	Part 45	(SUB AT209758)
44	-	1	Part 46	-
45	-	1	Part 47	(SUB AT221506)
46	AT221506	1	Hyd Actuated Control Valve	-
47	-	1	Part 49	(SUB AT220828)
48	-	4	Part 50	(SUB <service-part qty="1">AT179941</service-part>)(ONE SHIM ON EACH TIE-BOLT)
49	AT179941	1	Seal Kit	(SEAL FOR ONE SECTION JOINT)
50	-	1	Part 52	(SUB AT220035)
51	R61463	1	Back-Up Ring	-
52	-	1	Part 54	(SUB AT220035)
53	14H856	1	Nut	1/2"
54	22H1022	1	Set Screw	1/2" X 1-1/2"
33A	U12547	1	O-Ring	(INCLUDED IN <service-part>AT170991</service-part> KIT)
