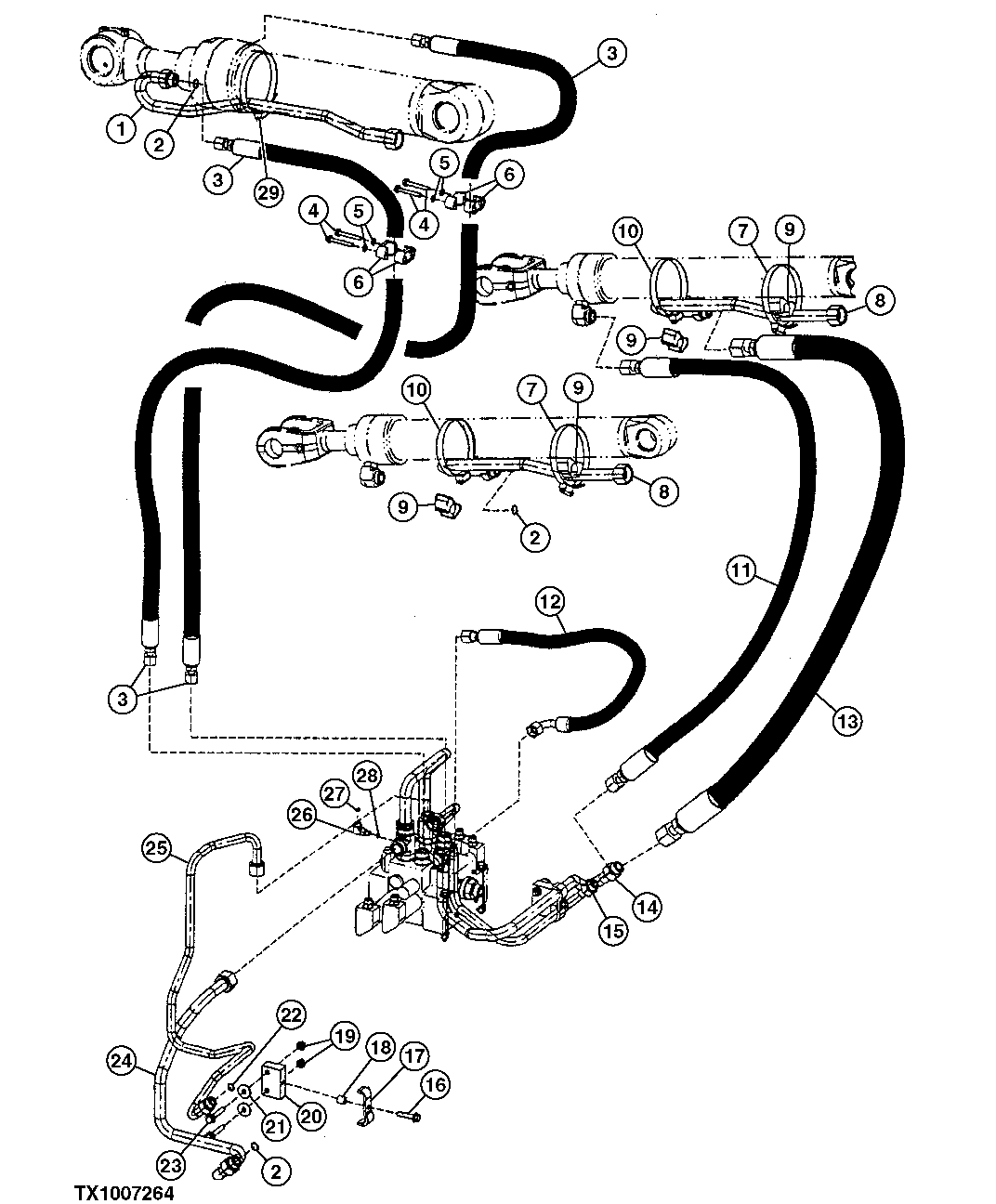

Boom and Bucket Cylinder Hydraulics (568712 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT224157	1	Oil Line	(SUB FOR AT206621)
2	T77858	5	O-Ring	-
3	AT228194	2	Hydraulic Hose	(SUB FOR AT207923)
4	19M7801	4	Screw	M8 X 60
5	24M7238	4	Washer	8.700 X 17 X 2 mm
6	T147188	4	Clamp	-
7	RE40281	2	Clamp	-
8	AT206698	2	Oil Line	-
9	T105773	4	Guide	-
10	RE40281	2	Clamp	-
11	AT209524	2	Hydraulic Hose	Fabricate
12	AT167553	1	Hydraulic Hose	-
13	AT228195	2	Hydraulic Hose	(SUB FOR AT209523)
14	AT210688	1	Oil Line	-
15	AT210690	1	Oil Line	-
16	19M7805	2	Screw	M10 X 45
17	T167921	2	Clamp	-
18	28H3381	2	Spacer	0.493" X 0.675" X 5/8"
19	14M7296	4	Flange Nut	M10
20	T127230	2	Support	-
20	AT224665	2	Bracket	-
21	T148712	4	Washer	-
22	T77932	2	O-Ring	-
23	19M8528	4	Screw	M10 X 55
23	19M7835	4	Screw	M10 X 35
24	AT210689	1	Oil Line	-
25	AT210691	1	Oil Line	-
26	38H1003	1	Elbow Fitting	-
27	T77814	1	O-Ring	-
28	R28782	1	O-Ring	-
29	AR85327	1	Clamp	-

Boom and Bucket Cylinder Hydraulics (568712 - )

Нет текстового описания
