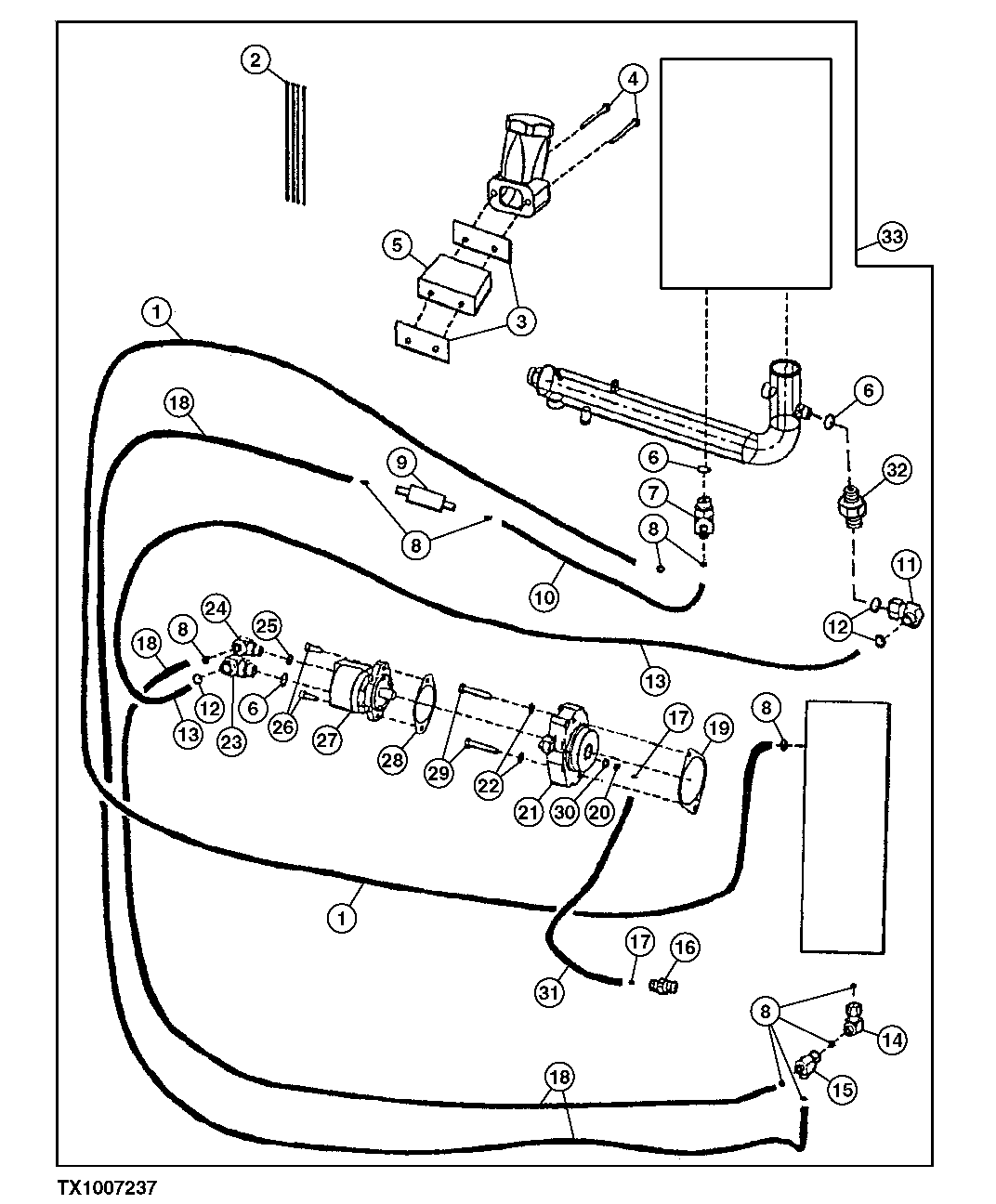

Auxiliary Hydraulic Oil Cooler ( - 571450)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT150169	1	Hydraulic Hose	-
2	H77698	4	Tie Band	-
3	R136495	2	Gasket	-
4	19M7970	2	Screw	M8 X 100
5	R136514	1	Spacer	-
6	U12547	3	O-Ring	-
7	38H1374	1	Tee Fitting	-
8	T77857	10	O-Ring	-
9	AT210393	1	Check Valve	-
10	AT133531	1	Hydraulic Hose	-
11	38H1097	1	Elbow Fitting	-
12	T77858	3	O-Ring	-
13	AT84415	1	Hydraulic Hose	-
14	38H1095	1	Elbow Fitting	-
15	38H1031	1	Tee Fitting	-
16	T78646	1	Adapter Fitting	-
17	T77613	2	O-Ring	-
18	AT133599	2	Hydraulic Hose	-
19	R522690	1	Gasket	(SUB FOR R134465)
20	N275799	1	Orifice	-
21	RE500825	1	Housing	-
22	24M7047	2	Washer	13 X 24 X 2.500 mm
23	38H1007	1	Elbow Fitting	-
24	38H1012	1	Elbow Fitting	-
25	R26906	1	O-Ring	-
26	19M7576	2	Screw	M10 X 30
27	AT210021	1	Pump	-
28	R96935	1	Gasket	-
29	19M7817	2	Screw	M12 X 70, (SUB FOR 19M7753)
30	T77814	1	O-Ring	-
31	AT219934	1	Hydraulic Hose	-
32	38H1163	1	Adapter Fitting	-
33	-	1	Part 33	( <service-part>AT209057</service-part> NLA) OPTIONAL, ASSEMBLY (ALSO INCLUDES ALL PARTS SHOWN ON OPTIONAL OIL COOLER PAGES)

Auxiliary Hydraulic Oil Cooler ( - 571450)
