ATTACHMENT COUPLER (FOR USE WITH TOOL CARRIER)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T63795	1	Washer	-
2	-	1	Part 2	(SUB AT209161)
3	T77613	10	O-Ring	-
4	38H1393	4	Elbow Fitting	90°
5	T81029	4	Nut	-
6	JD7759	6	Lubrication Fitting	-
7	AT220060	2	Hydraulic Hose	Left and Right Sides
8	AT220059	1	Hydraulic Hose	Right Hand Side
8	AT220058	1	Hydraulic Hose	Left Hand Side
9	T171552	2	Pin	-
10	R27218	1	Fitting Plug	-
11	R26448	3	O-Ring	-
12	38H1004	2	Elbow Fitting	90°
13	34H353	2	SPRING PIN	3/8" X 1-3/4"
14	AT209163	1	Cylinder	-
14	T175222	2	Nut	-
14	T175223	2	Hydr. Cylinder Rod Guide	-
14	T175224	2	Piston Replacement Kit	-
14	T175225	2	Rod	-
15	AT209161	1	Quick Coupler	-
16	T176064	4	Bushing	-
17	19M7489	4	Cap Screw	M16 X 45
18	AT203559	4	Pin	-
..	-	1	Part 24	Cylinder Seal Kit, (AT219834 NLA)

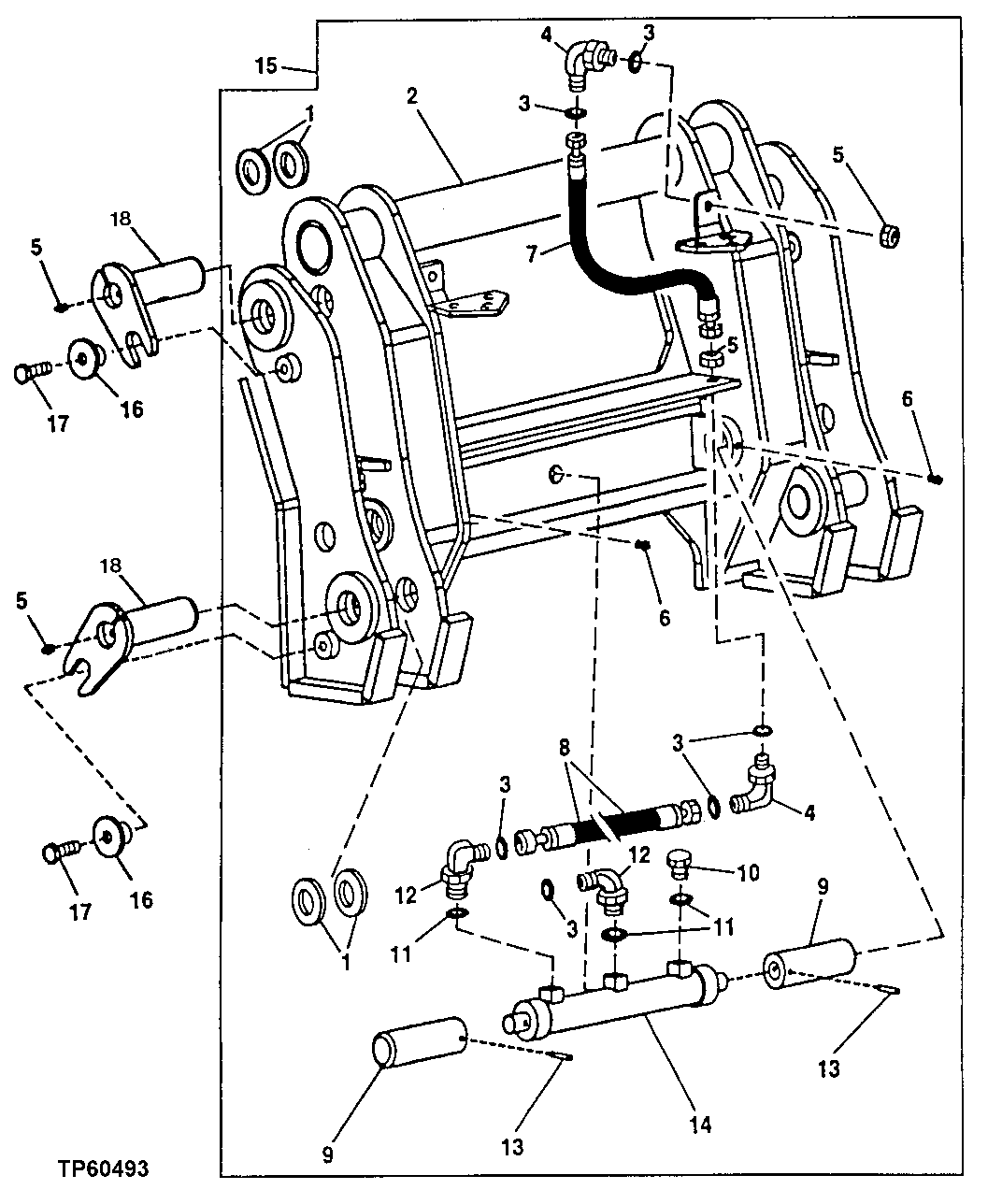

ATTACHMENT COUPLER (FOR USE WITH TOOL CARRIER)
