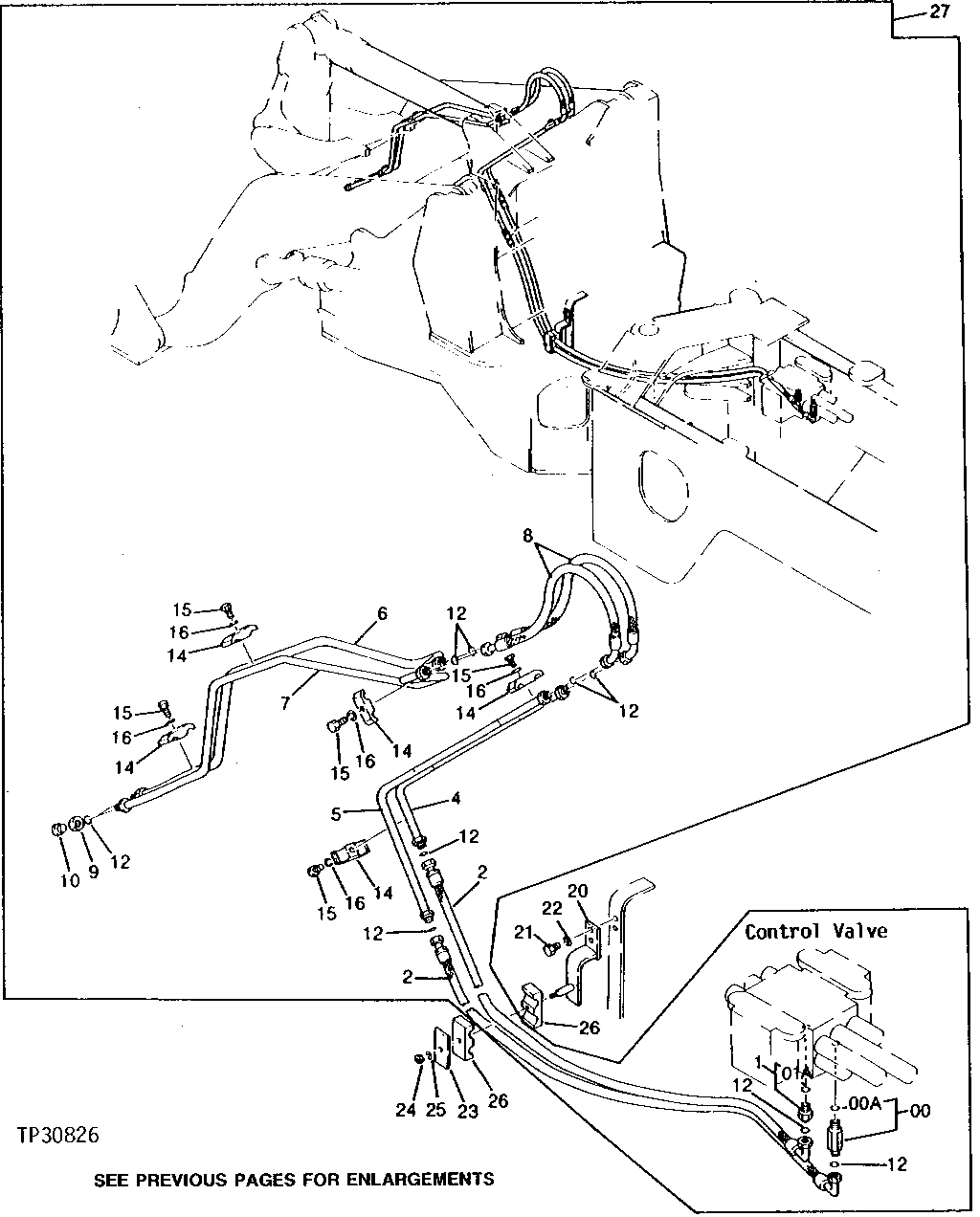

Third Function Auxiliary Hydraulic Lines (1/2 in. Hose) ( - 000476)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	AT121800	1	Adapter Fitting	-
1	38H1350	1	Adapter Fitting	(SUB FOR AT116099)
2	AT116100	2	Hydraulic Hose	-
4	AT116101	1	Line	-
5	AT116102	1	Line	-
6	AT116103	1	Line	-
7	AT116104	1	Line	-
8	AT116105	2	Hydraulic Hose	-
9	38H1354	2	Tube Nut	-
10	T108223	2	Plug	-
12	T77857	10	O-Ring	(SUB FOR TH108323)
14	TH108333	5	Clamp	-
15	19M7361	5	Cap Screw	M12 X 50
16	12H301	5	Lock Washer	1/2"
20	AT122157	1	Bracket	-
21	19M7938	2	Cap Screw	M10 X 20
22	12M7066	2	Lock Washer	10 mm
23	AT121977	1	Plate	-
24	14M7274	1	Nut	M10
25	12M7066	1	Lock Washer	10 mm
26	AT122015	2	Clamp	-
27	-	1	Part 24	( AT115994 NO LONGER AVAILABLE, SUB AT129672), (INCLUDES TIE RODS, BEARING, LEVERS, VALVE, CLAMPS AND MISCELLANEOUS HARDWARE)
0A	U17409	1	O-Ring	(SUB FOR AT121227)
1A	U17409	1	O-Ring	(SUB FOR AT121227)

Third Function Auxiliary Hydraulic Lines (1/2 in. Hose) ( - 000476)
