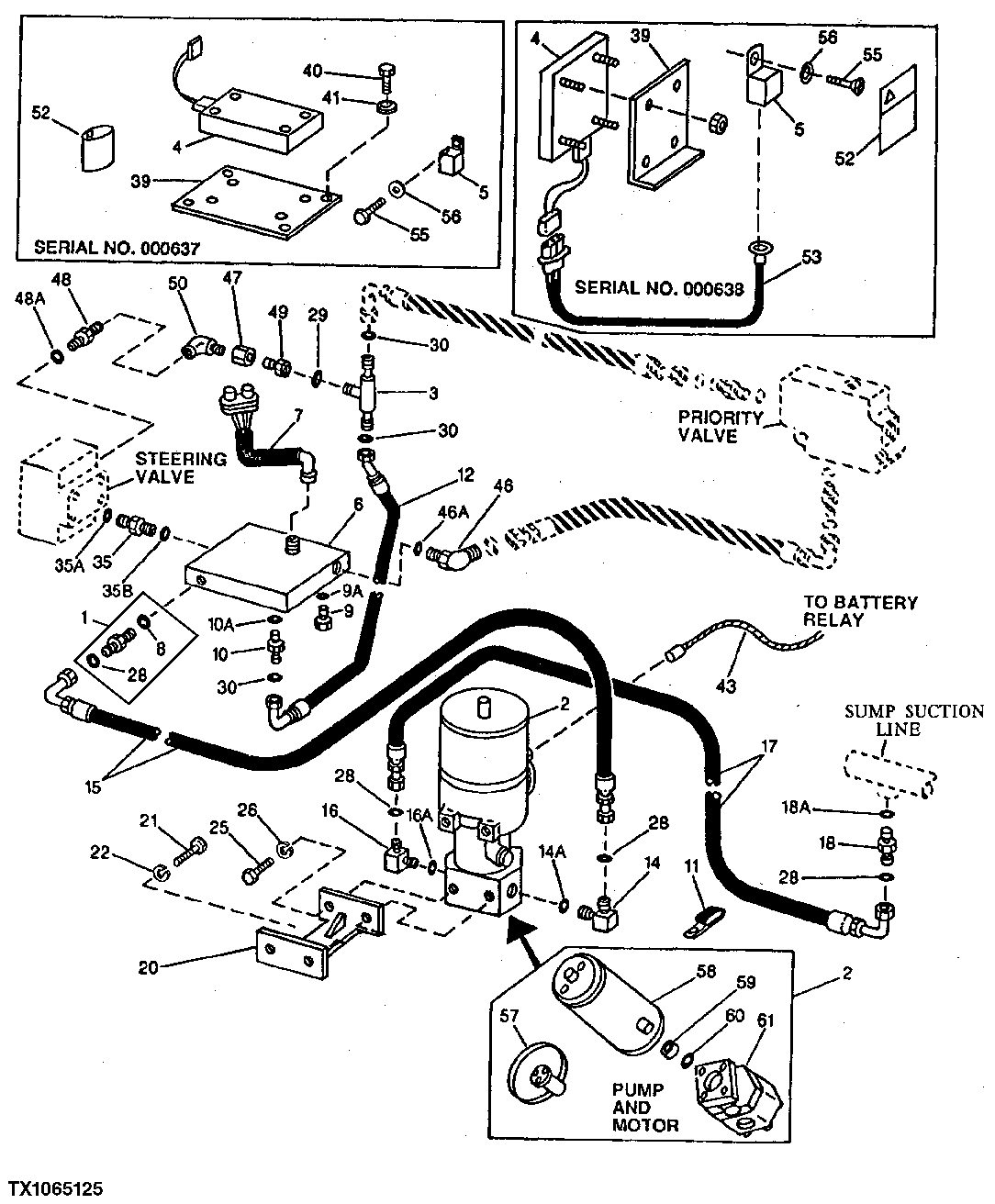

Secondary Steering ( - 000816)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R26375	1	O-Ring	-
1	T77857	1	O-Ring	-
1	AT141527	1	Check Valve	(INCLUDES R26375 AND T77857)
2	AT166083	1	Pump	(SUB FOR RE23393)
3	38H1015	1	Tee Fitting	-
4	RE15428	1	Timer	-
5	AT75769	1	Relay	-
6	AT117264	1	Switch	(JUNCTION BLOCK ASSEMBLY)
6	AT117265	1	Pressure Switch	(NOT ILLUSTRATED)
6	AT116373	1	Check Valve	(NOT ILLUSTRATED)
7	AT117266	1	Wiring Harness	-
8	R26375	1	O-Ring	(SUB FOR U10778)
9	R51031	1	Fitting	-
10	-	1	Part 15	(WHEN AT121304 IS NO LONGER AVAILABLE, SUB 38H1159 AND R76729)
11	TH108459	1	Clip	-
12	AT116107	1	Hydraulic Hose	-
14	38H1005	1	Elbow Fitting	(SUB FOR AT121309)
15	AT123259	1	Hydraulic Hose	-
16	38H1012	1	Elbow Fitting	(SUB FOR AT116109)
17	AT122352	1	Hydraulic Hose	-
18	38H1161	1	Adapter Fitting	-
20	AT122482	1	Bracket	-
21	19M8017	2	Cap Screw	M12 X 20
22	12H301	2	Lock Washer	1/2"
25	19H2284	2	Cap Screw	3/8" X 7/8"
26	T77814	2	O-Ring	(SUB FOR AT121261)
28	T77857	4	O-Ring	-
29	R76729	1	O-Ring	-
30	T77814	3	O-Ring	-
35	AT116114	1	Adapter Fitting	-
39	AT116117	1	Plate	-
39	AT123260	1	Bracket	-
40	21M7285	2	Screw	M6 X 12
41	12M7006	2	Lock Washer	6 mm
43	AT123412	1	Battery Cable	(SUB FOR AT122318)
46	38H1048	1	Elbow Fitting	-
47	AT122217	1	Valve	-
48	AT122312	1	Adapter Fitting	-
49	AT122280	1	Fitting	-
50	TH102105	1	Elbow Fitting	-
52	T146443	1	Safety Sign	(SUB FOR T101497)
53	AT123261	1	Wiring Harness	-
55	21M7246	1	Screw	M6 X 16
56	24M7054	1	Washer	6.400 X 12 X 1.600 mm
57	RE27161	1	Switch	-
58	AT166227	1	Motor	(SUB FOR RE27160)(USE IF AVAILABLE) (SUB AT186663)
58	AT186663	1	Hydraulic Motor	-
59	R87565	1	Coupling	-
60	RE27162	1	Seal	-
61	RE27159	1	Pump	-
9A	R76729	1	O-Ring	-
10A	R76729	1	O-Ring	-
14A	R26375	1	O-Ring	(SUB FOR U10778)
16A	R26906	1	O-Ring	-
18A	R26375	1	O-Ring	(SUB FOR U10778)
35A	R26375	1	O-Ring	(SUB FOR U10778)
35B	R29936	1	O-Ring	-
46A	U12547	1	O-Ring	-
48A	R76729	1	O-Ring	-
