Открытый узел

MAIN PUMP AND HYDRAULIC MOTOR HOSES

MAIN PUMP AND HYDRAULIC MOTOR HOSES

MAIN PUMP AND HYDRAULIC MOTOR HOSES

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

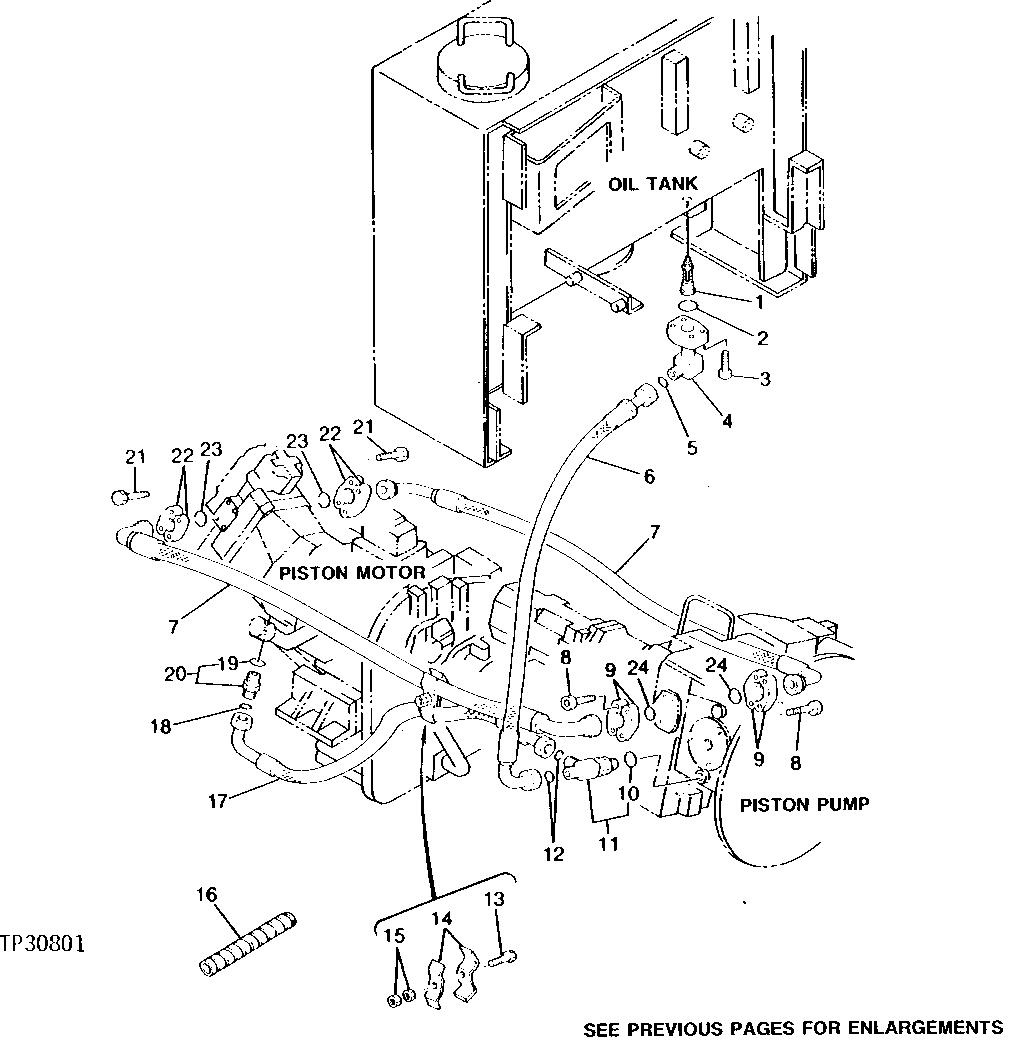

MAIN PUMP AND HYDRAULIC MOTOR HOSES

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT121242	1	Valve	-
2	CH14701	1	O-Ring	-
3	19M8447	4	Screw	M10 X 35
4	AT121774	1	Adapter Fitting	-
5	T77858	1	O-Ring	(SUB FOR TH108349)
6	AT121386	1	Hydraulic Hose	-
7	AT121431	2	Hydraulic Hose	PUMP DISPLACEMENT CONTROL VALVE TO HST MOTOR
8	19H3124	8	Screw	3/8" X 1-1/2", (SUB FOR AT121228)
9	TH100940	4	Flange Fitting	-
10	R26906	1	O-Ring	-
11	AT121390	1	Tee Fitting	-
12	T77858	2	O-Ring	(SUB FOR TH108349)
13	19M8451	1	Cap Screw	M10 X 14
13	19M7363	1	Cap Screw	M12 X 60
14	4202103	2	Clamp	(SUB FOR TH108302)
14	AT121321	1	Hose Clamp	-
15	14M7275	2	Nut	M12
15	12M7066	1	Lock Washer	10 mm
16	-	6	Part 19	(MAKE FROM XHG-075 BULK MATERIAL, CUT TO LENGTH), (SUB FOR AT138222)
17	AT121385	1	Hydraulic Hose	-
18	T77858	1	O-Ring	(SUB FOR TH108349)
19	U12547	1	O-Ring	-
20	38H1163	1	Adapter Fitting	(SUB FOR AT121306 ) (ALSO ORDER U12547)
21	19H2563	8	Cap Screw	7/16" X 1-3/4"
22	AT121237	4	Flange	-
23	T78313	2	O-Ring	(SUB FOR H61355)
24	T59014	2	O-Ring	(SUB FOR TH100939)
