Heater Core and Lines (Heater Only) (000917 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	AT56442	1	HEATER	-
1	AT59216	1	CONTROL	-
2	AT69645	1	HAND OPERATED VALVE	-
3	AL58295	2	Knob	(SUB FOR AR49969 ) (SUB FOR AR69370, THIS APPLICATION)
4	E46066	2	Nut	-
5	R44165	2	Lock Nut	-
6	AH84588	1	SWITCH	-
12	R72659	1	Clamp	(SUB FOR TH108594 OR 4235654)
14	TH101079	2	Adapter Fitting	-
15	T60811	1	Bulk Hose	-
16	AT123423	1	Hose	-
17	19M8451	1	Cap Screw	M10 X 14
18	12M7066	1	Lock Washer	10 mm
22	AT121368	1	Strap	-
23	AT121369	1	Strap	-
45	T60811	1	Bulk Hose	-
46	R45847	1	Hose	-
48	T60811	1	Bulk Hose	-
49	AT121979	1	Spacer	-
50	AA34965	10	Hose Clamp	-
51	R72659	1	Clamp	(SUB FOR TH108594 OR 4235654)
57	-	4	Part 22	(MAKE FROM XHG-075 BULK MATERIAL, CUT TO LENGTH), (SUB FOR TH100996 OR AT138222)
67	TH106275	2	Grommet	-
69	AT121759	1	Grommet	-
90	19M8402	4	Cap Screw	M8 X 65
92	12M7065	5	Lock Washer	8 mm
96	AT35831	2	Drain Valve	-
97	15H590	1	Pipe Bushing	1/2"

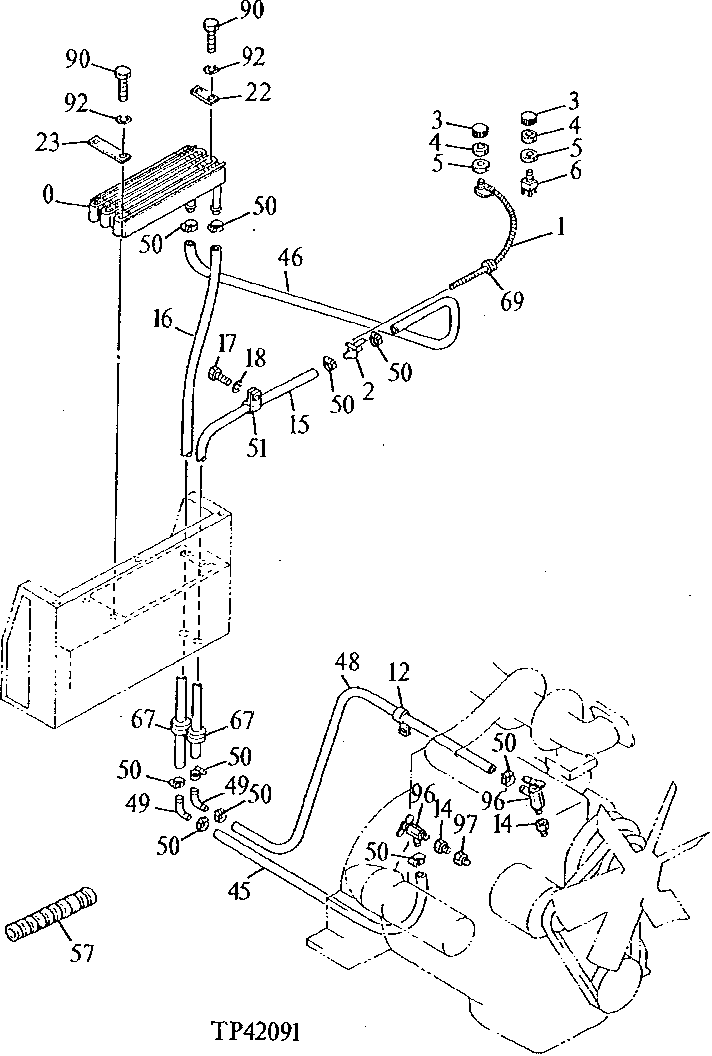

Heater Core and Lines (Heater Only) (000917 - )
