Открытый узел

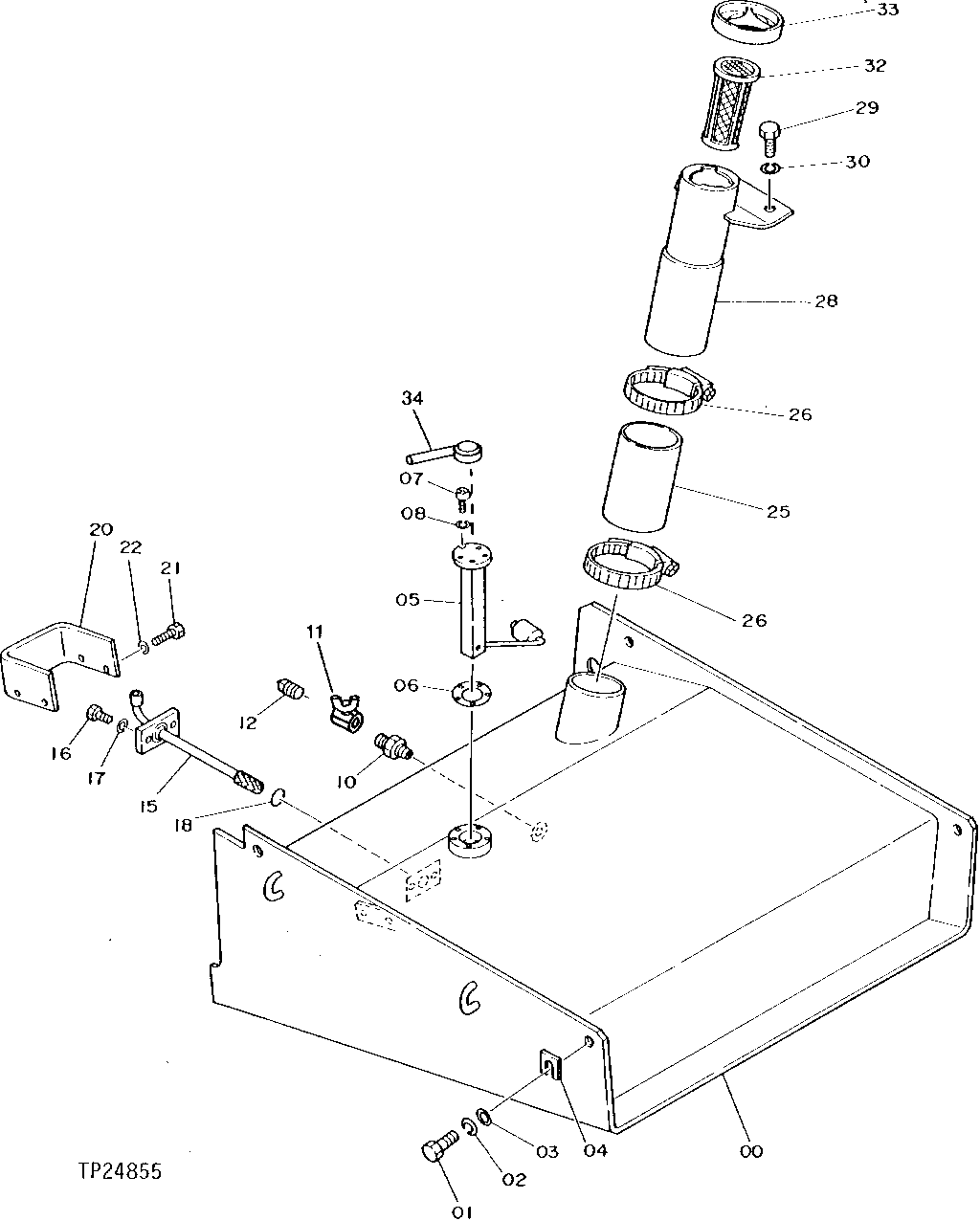

FUEL TANK, SUCTION PIPE AND FLOAT

FUEL TANK, SUCTION PIPE AND FLOAT

FUEL TANK, SUCTION PIPE AND FLOAT

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

FUEL TANK, SUCTION PIPE AND FLOAT

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	AT166433	1	Fuel Tank	(SUB FOR AT121670)
1	19M7488	4	Cap Screw	M16 X 40
2	12H294	4	Lock Washer	5/8"
3	TH101105	4	Washer	-
4	AT122357	3	Strap	-
5	AT103126	1	SENDER	-
6	T211051	1	Gasket	(SUB FOR TH100517 OR U42323)
7	21M7278	5	Screw	M5 X 10
8	12M7064	5	Lock Washer	5 mm
10	T116057	1	Fitting	(SUB FOR TH101997)
11	AT177419	1	Drain Valve	(SUB FOR TH111035)
12	M800462	1	Plug	(SUB FOR TH101049)
15	AT121713	1	Pipe	-
16	19M7163	2	Cap Screw	M8 X 25
17	12M7065	2	Lock Washer	8 mm
18	TH103950	1	O-Ring	-
20	AT121441	1	Angle	-
20	AT122647	1	Angle	-
20	AT123174	1	Guard	-
21	19M7938	4	Cap Screw	M10 X 20
22	12M7066	4	Lock Washer	10 mm
25	AT121370	1	Hose	-
26	TY22476	2	Clamp	(SUB FOR RE19429, THIS APPLICATION ) (SUB FOR AT145652)
28	AT121698	1	Pipe	-
29	19M8017	2	Cap Screw	M12 X 20
30	12H301	2	Lock Washer	1/2"
32	TH100509	1	Fuel Filter	-
33	AT121251	1	Filler Cap	-
34	TH108590	1	Cap	-
