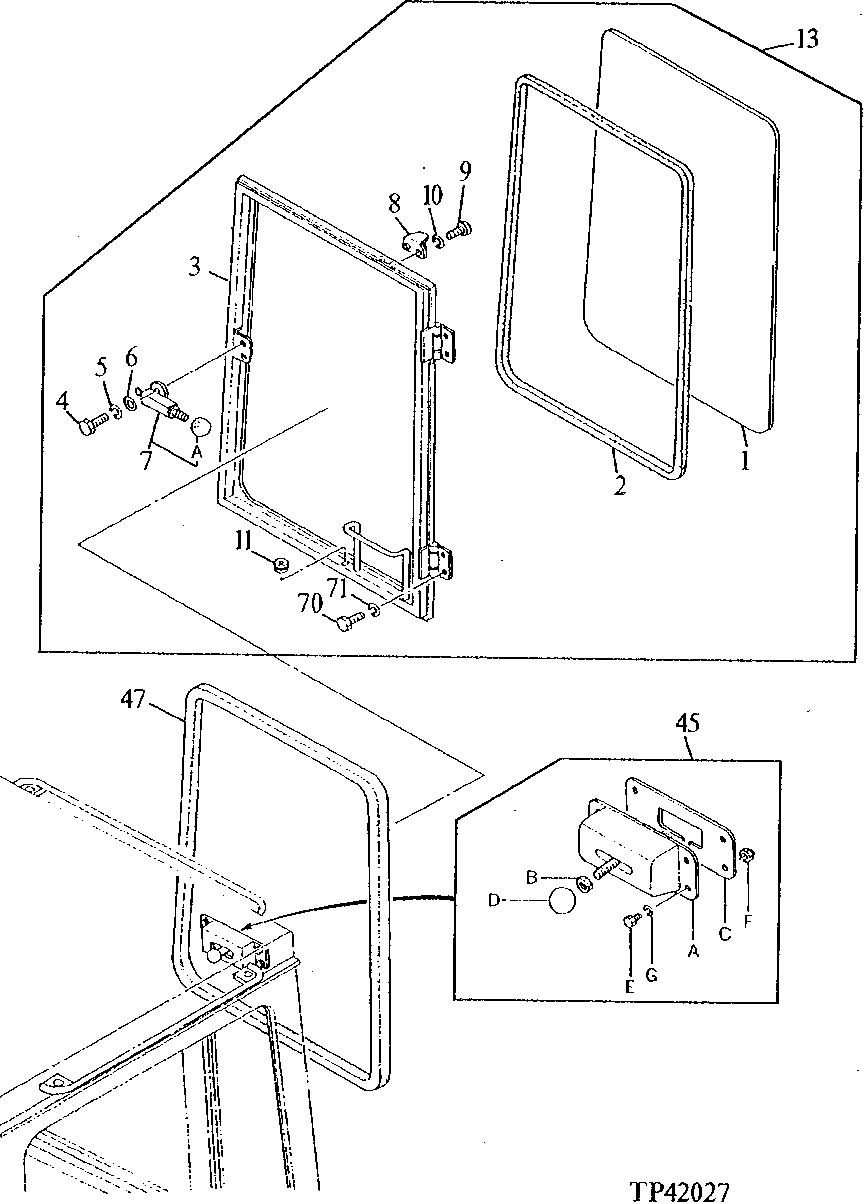

CAB WINDOW (RIGHT SIDE)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT121573	1	Windowpane	-
2	AT122041	1	Isolator	(CUT TO LENGTH), (SUB FOR AT121817)
3	AT121575	1	Frame	-
4	19M7139	2	Cap Screw	M8 X 20
5	12M7065	2	Lock Washer	8 mm
6	24M7055	2	Washer	8.400 X 16 X 1.600 mm
7	AT121818	1	Latch	-
8	AT121578	1	Striker	-
9	21M7271	2	Screw	M5 X 16, (SUB FOR AT121807)
10	12M7065	2	Lock Washer	8 mm
11	AT121549	1	Grommet	(SUB FOR AT121819)
13	AT121572	1	Window	-
45	-	1	Part 14	(AT121813 USE IF AVAILABLE)
47	AT122864	1	Seal	-
70	19M7139	4	Cap Screw	M8 X 20
71	12M7065	4	Lock Washer	8 mm
7A	AT121577	1	Knob	-
45A	AT121587	1	Catch	-
45B	14M7274	1	Nut	M10
45C	AT121588	1	Packing	-
45D	AT121577	1	Knob	-
45E	19M7865	4	Screw	M8 X 16
45F	AT204311	4	Nut	(SUB FOR AT121589)
45G	12M7065	4	Lock Washer	8 mm
