Открытый узел

CAB DOOR HANDLE

CAB DOOR HANDLE

CAB DOOR HANDLE

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

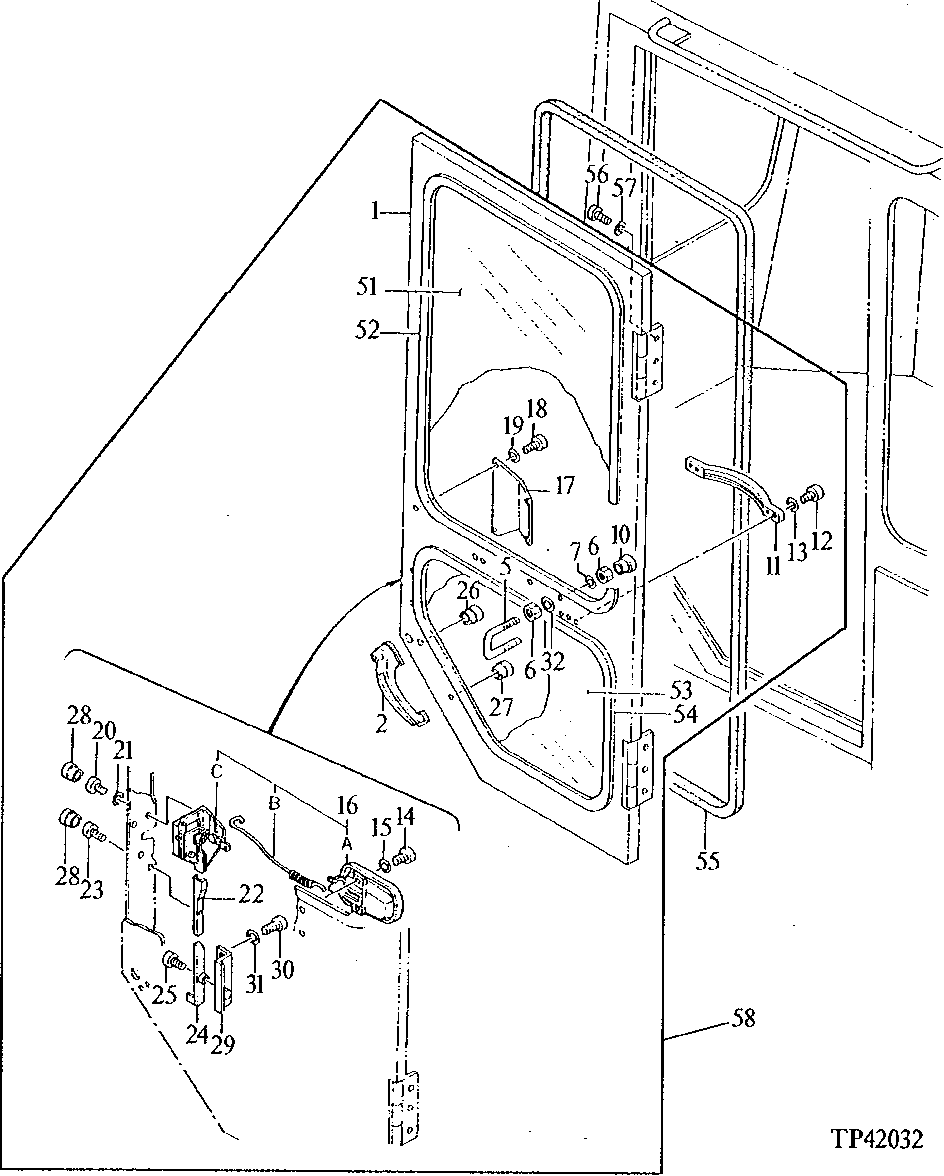

CAB DOOR HANDLE

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	( AT121998 NO LONGER AVAILABLE, SUB AT169359)
2	AT176754	1	Handle	(SUB FOR AT122028 OR TH108706)
5	AT121555	1	U-Bolt	-
6	14M7274	4	Nut	M10
7	12M7066	2	Lock Washer	10 mm
10	AT122029	2	Bushing	-
11	AT121559	1	Handle	-
12	21M7325	4	Screw	M5 X 30
13	12M7064	4	Lock Washer	5 mm
14	21M7246	2	Screw	M6 X 16
15	12M7006	2	Lock Washer	6 mm
16	4225095	1	Handle	(SUB FOR AT122004)
17	AT121563	1	Cover	-
18	21M7278	4	Screw	M5 X 10
19	12M7064	4	Lock Washer	5 mm
20	21M7288	3	Screw	M6 X 10
21	12M7006	3	Lock Washer	6 mm
22	AT121564	1	Lever	-
23	21M7277	1	Screw	M6 X 25
24	AT121565	1	Lever	-
25	21M7267	1	Screw	M6 X 20
26	AT122029	1	Bushing	-
27	AT122029	1	Bushing	-
28	AT122029	4	Bushing	-
29	AT121567	1	Bracket	-
30	21M7278	2	Screw	M5 X 10
31	12M7064	2	Lock Washer	5 mm
32	24M7028	2	Washer	10.500 X 20 X 2 mm
51	AT121568	1	Windowpane	-
52	AT122041	1	Isolator	(CUT TO LENGTH), (SUB FOR AT122030)
53	AT121570	1	Windowpane	-
54	AT122041	1	Isolator	(CUT TO LENGTH), (SUB FOR AT122031)
55	AT122864	1	Seal	-
56	19M7402	6	Cap Screw	M10 X 25
57	12M7060	6	Washer	5.300 mm
58	AT169359	1	Door	(SUB FOR AT121554)
16A	AT121560	1	Handle	-
16B	AT121561	1	Link	-
16C	AT121562	1	Lock	-
