Открытый узел

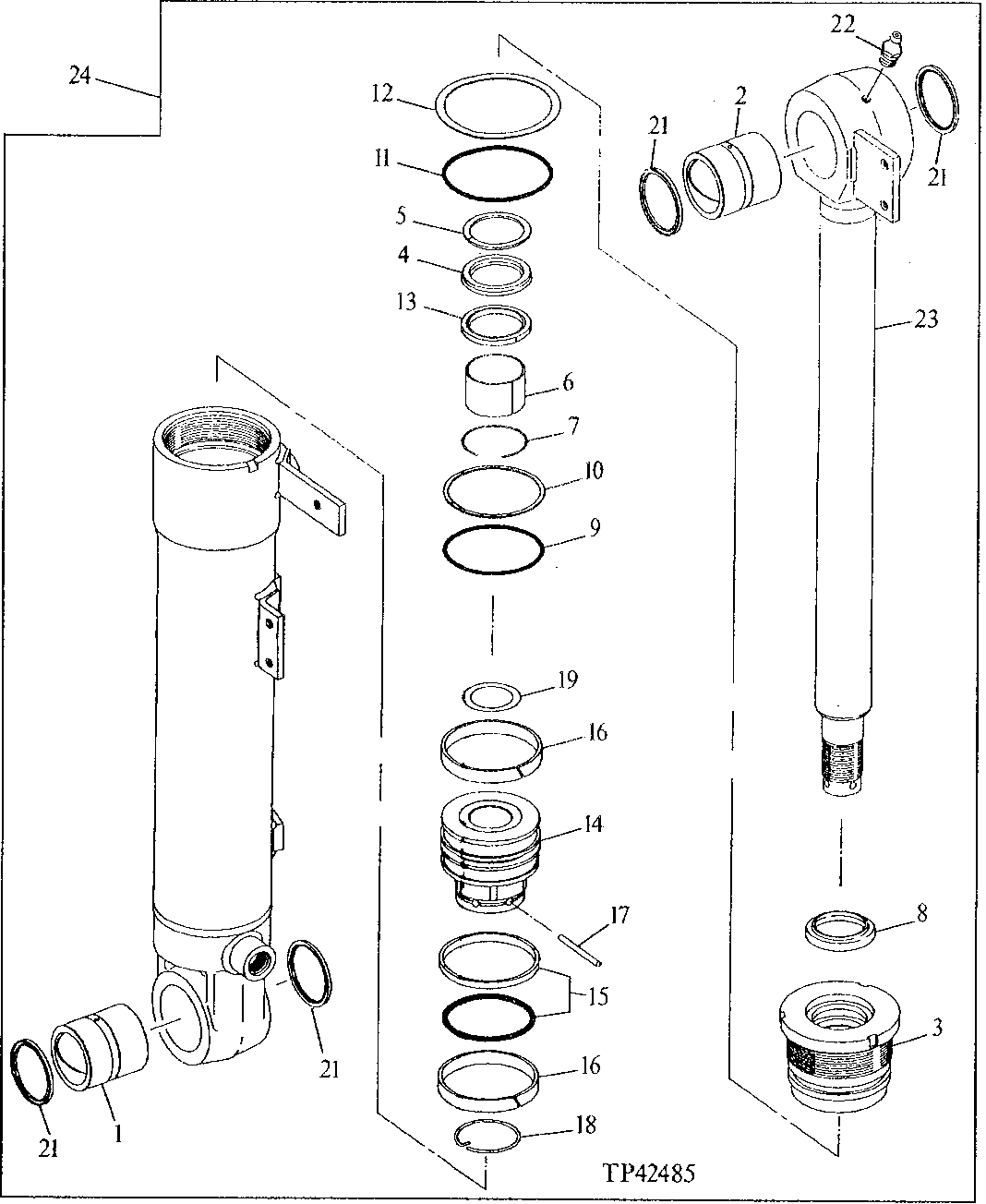

Bucket Cylinder ( - 001191)

Bucket Cylinder ( - 001191)

Bucket Cylinder ( - 001191)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Bucket Cylinder ( - 001191)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	0310513	1	Bushing	(SUB FOR TH109383)
2	0310513	1	Bushing	(SUB FOR TH109383)
3	AT120997	1	Guide	-
4	AT264374	1	Seal	(KIT <service-part>AT121501</service-part> SEAL REPAIR) (SUB FOR TH105764)
5	AT264375	1	Back-Up Ring	(KIT <service-part>AT121501</service-part> SEAL REPAIR) (SUB FOR TH105765)
6	TH106302	1	Wear Ring	-
7	TH106069	1	Seal	(KIT <service-part>AT121501</service-part> SEAL REPAIR)
8	TH105773	1	Pin	(KIT <service-part>AT121501</service-part> SEAL REPAIR)
9	AT264340	1	O-Ring	(KIT <service-part>AT121501</service-part> SEAL REPAIR) (SUB FOR TH100123)
10	AT121230	1	Back-Up Ring	(KIT <service-part>AT121501</service-part> SEAL REPAIR)
11	AT121244	1	O-Ring	(KIT <service-part>AT121501</service-part> SEAL REPAIR)
12	AT121253	1	Washer	-
13	AT264376	1	Ring	(KIT <service-part>AT121501</service-part> SEAL REPAIR) (SUB FOR TH105766)
14	AT120998	1	Piston	-
15	AT264355	1	Seal	(KIT <service-part>AT121501</service-part> SEAL REPAIR) (SUB FOR TH104922)
16	AT120945	2	Ring	-
17	AT120946	1	Pin	-
18	AT120947	1	Snap Ring	-
19	TH105769	1	Shim	-
21	0341304	4	Seal	(SUB FOR AT120994)
22	TH100074	1	Lubrication Fitting	-
23	AT120996	1	Rod	-
24	AT121334	1	Hydraulic Cylinder	-
