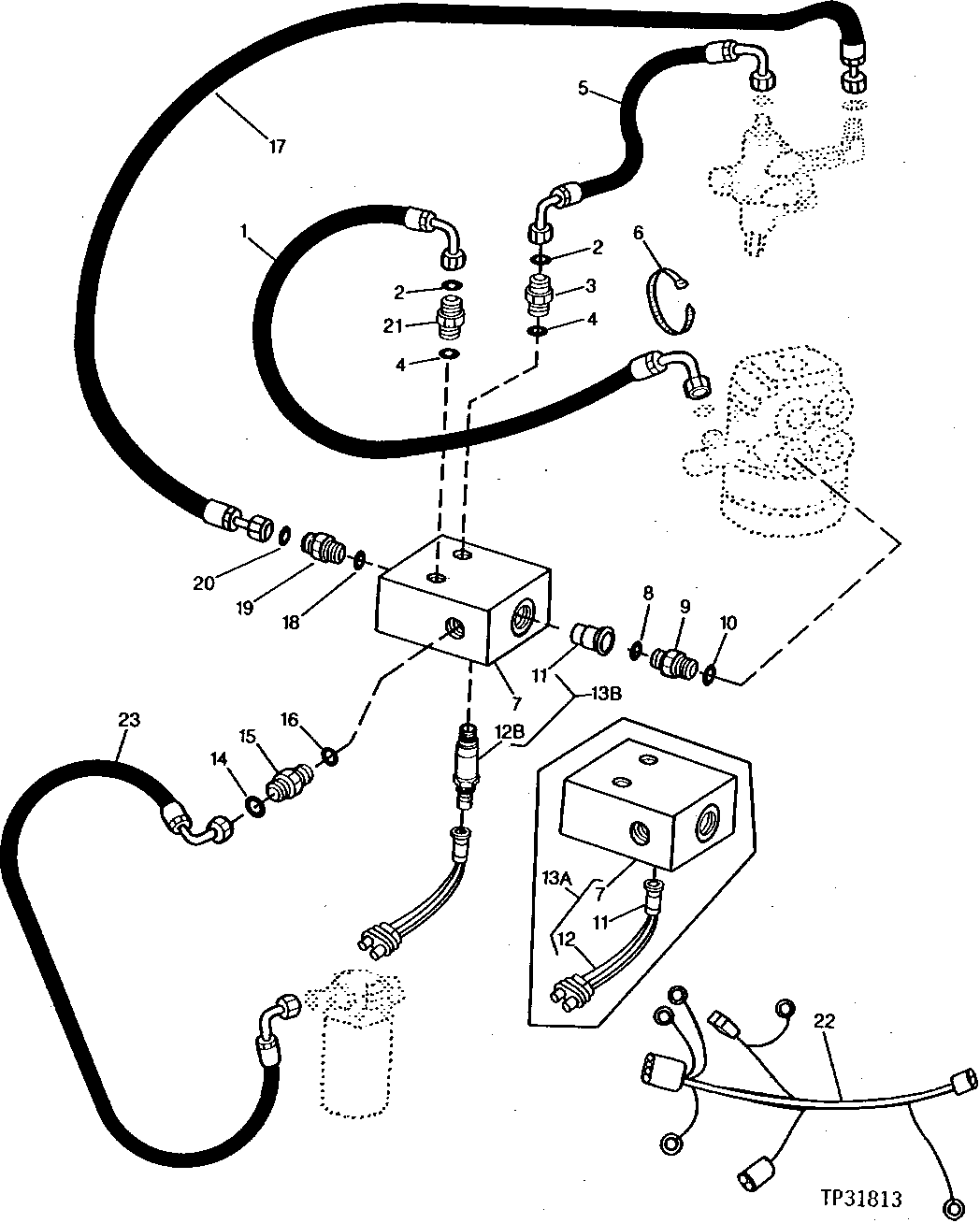

SECONDARY STEERING JUNCTION BLOCK [01I12]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT102545	1	HYDRAULIC HOSE - FABRICATE	11/16" X 385 MM (15-1/4") X 11/16"
2	T77814	2	O-Ring	-
3	38H1159	1	Adapter Fitting	-
4	R28782	2	O-Ring	-
5	AT103284	1	HYDRAULIC HOSE - FABRICATE	9/16" X 913 MM (36") X 9/16", (SUB FOR AT82459)
6	R44302	2	Tie Band	-
7	-	1	Part 7	( T81712, NO LONGER AVAILABLE)
7	-	1	Part 8	(SUB AT117264)
8	R29936	1	O-Ring	-
9	AT83306	1	Adapter Fitting	-
10	U12547	1	O-Ring	-
11	AT116373	1	Check Valve	-
14	T77857	1	O-Ring	-
15	AT132903	1	CHECK VALVE	(SUB FOR AT83307 AND AT107698)
16	R26375	1	O-Ring	-
17	AT102932	1	HYDRAULIC HOSE - FABRICATE	1" X 800 MM (31-1/2") X 1"
17	AT83317	1	HYDRAULIC HOSE - FABRICATE	1-3/16" X 1 105 MM (43-1/2") X 1"
18	U12547	1	O-Ring	-
19	38H1163	1	Adapter Fitting	-
20	T77932	1	O-Ring	-
21	38H1309	1	Adapter Fitting	-
22	AT83319	1	WIRING HARNESS	-
23	AT83318	1	HYDRAULIC HOSE - FABRICATE	13/16" X 2 685 MM (105-3/4") X 13/16"
24	AT117266	1	Wiring Harness	-
12A	AT116370	1	SWITCH	(SUB AT117265 AND AT117266)
12B	AT117265	1	Pressure Switch	-
13A	AT116369	1	SWITCH	(SUB FOR AT102927) (SUB AT117264 AND AT117266)
13A	AT83305	1	SWITCH	(SUB AT116369 AND AT102932)
13B	AT117264	1	Switch	JUNCTION BLOCK ASSEMBLY

SECONDARY STEERING JUNCTION BLOCK [01I12]

Нет текстового описания
