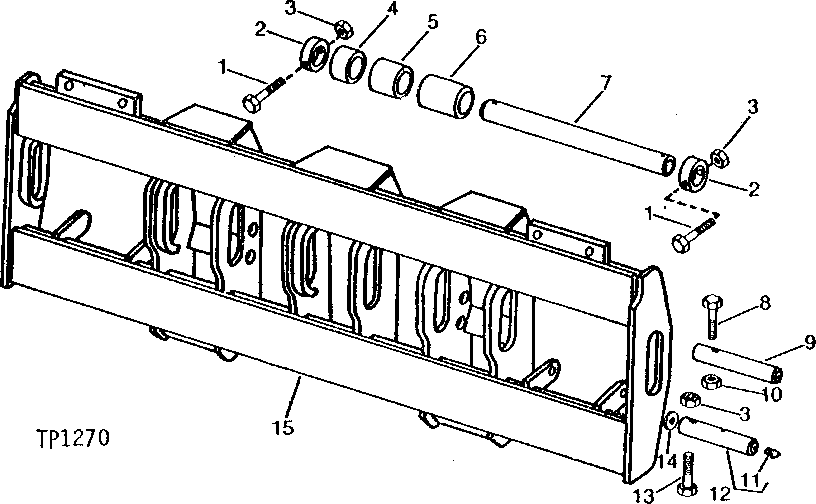

LUMBER FORK FRAME AND LOAD ARM SHAFT [02J25]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H2224	4	CAP SCREW	1/2" X 4-3/4"
2	T30977	4	BUSHING	-
3	K40014	6	Lock Nut	-
4	28H3310	4	SPACER	3" X 2"
5	28H2681	2	SPACER	3" X 3"
6	28H3311	2	SPACER	3" X 4-1/2"
7	T64155	2	PIN	-
8	19H1550	1	CAP SCREW	5/8" X 5"
9	T39930	1	PIN FASTENER	(LUMBER FORK TO LINK)
10	K40015	1	Lock Nut	-
11	T162396	2	Lubrication Fitting	STRAIGHT, 1/8", (SUB FOR JD7759 OR JD7798)
12	AT23836	2	PIN FASTENER	(BOOM)
13	19H1868	2	CAP SCREW	1/2" X 3-3/4"
14	24H1566	1	Washer	1-49/64" X 2-1/2" X 0.075"
15	-	1	Part 15	( AT44970 NO LONGER AVAILABLE) (USE WITHOUT CLAMP)
15	AT68658	1	FRAME	(INCLUDES AT44970) (USE WITH CLAMP PLUS (2) T71636 AND T31243)

LUMBER FORK FRAME AND LOAD ARM SHAFT [02J25]
