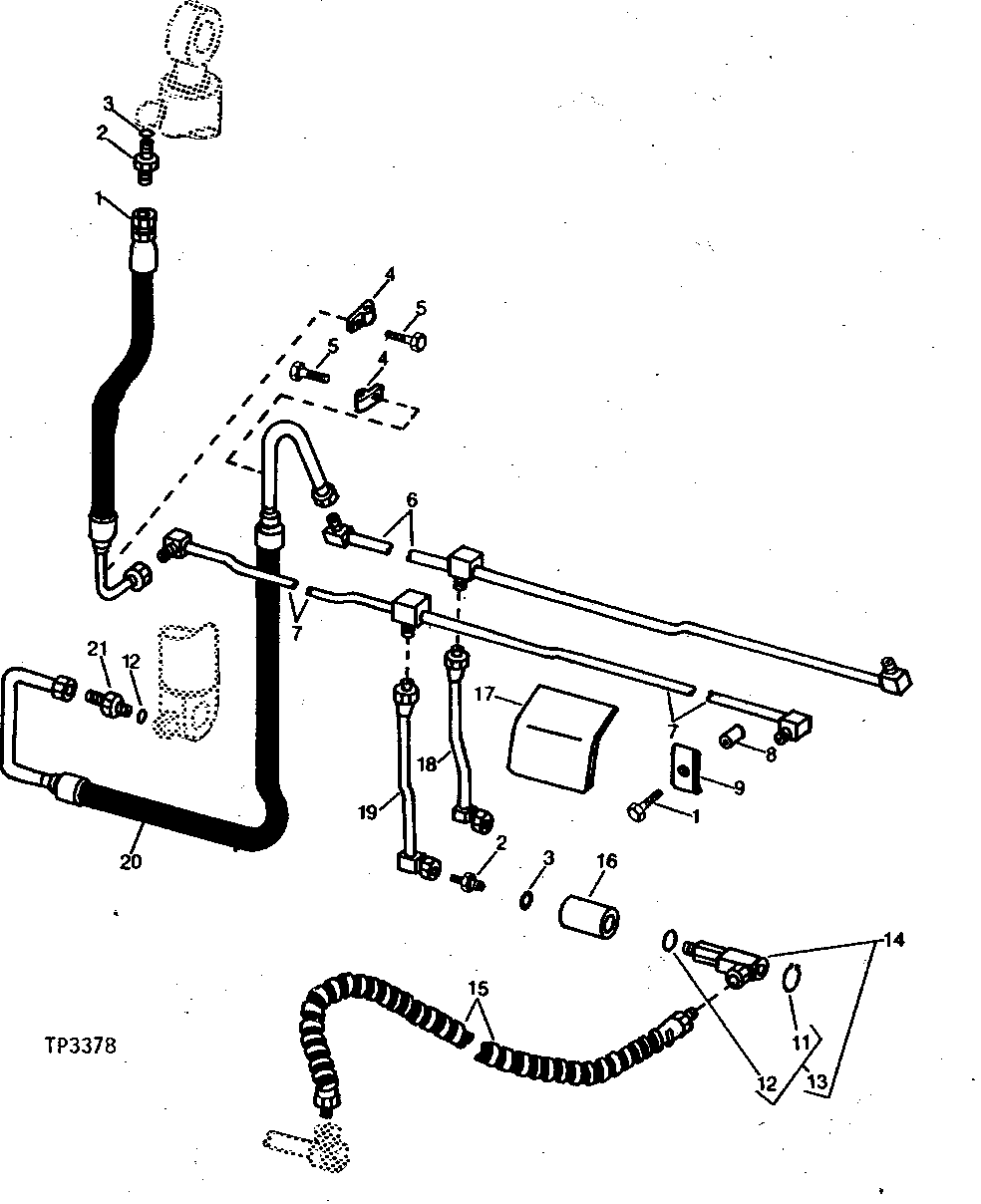

LUMBER FORK CLAMP HYDRAULICS [02L12]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT30327	2	HYDRAULIC HOSE - FABRICATE	3/4" X 508 MM (20") X 3/4"
2	R27237	4	Fitting	-
3	R26375	4	O-Ring	-
4	T24958	4	Clip	-
5	19H2021	4	Cap Screw	3/8" X 5/8"
6	AT44982	1	TUBE	-
7	AT44981	1	TUBE	-
8	28H1878	2	SPACER	3/8" X 7/16"
9	U40398	2	Clamp	(SUB FOR T31235)
10	19H2676	2	Cap Screw	3/8" X 1"
11	N172671	1	Snap Ring	USE WITH ROUND (SHAPE PARKER-HANNIFIN ELBOW)
11	T33281	1	Snap Ring	USE WITH HEX. (SHAPE IMPERIAL-EASTMAN ELBOW)
12	U12547	4	O-Ring	(SUB FOR (4) F3171R)
13	-	1	Part 14	( AT63107 NO LONGER AVAILABLE) (SUB AT25537) SWIVEL REPAIR
14	AT25537	2	ELBOW FITTING	90°, SWIVEL
15	AT44979	2	HYDRAULIC HOSE - FABRICATE	3/4" X 1 143 MM (45") X 3/4", 1 143 MM LONG (3/4" X 45")
16	T71636	2	FITTING	-
17	T31243	1	PLATE	LINE GUARD
18	AT58493	1	TUBE	-
19	AT44980	1	TUBE	-
20	AT30328	2	HYDRAULIC HOSE	3/4" X 432 MM (17") X 3/4"
21	T75307	2	Adapter Fitting	-

LUMBER FORK CLAMP HYDRAULICS [02L12]

Нет текстового описания
