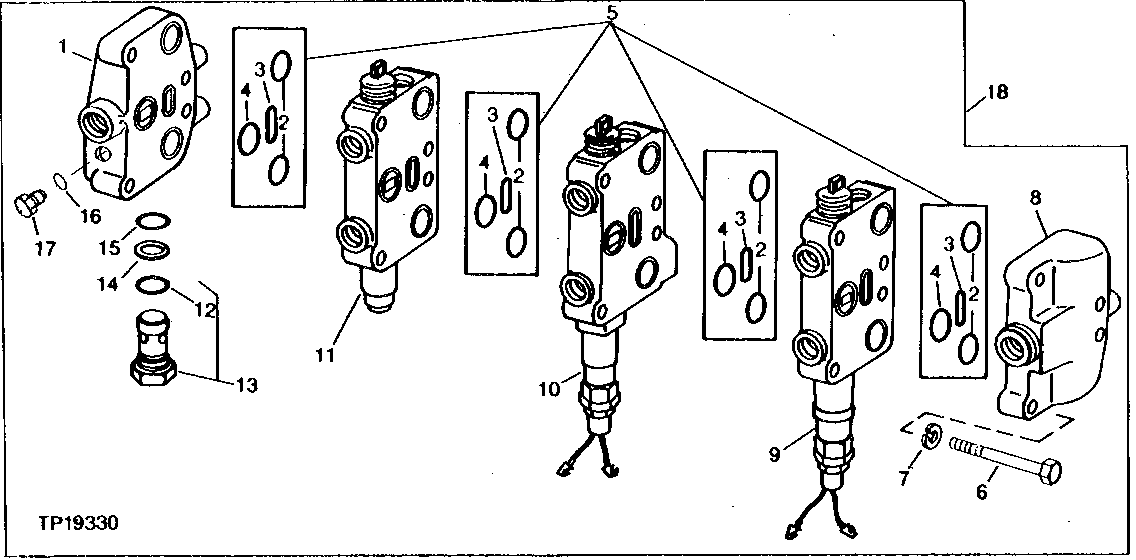

LOADER CONTROL VALVE ASSEMBLY (TWO OR THREE-SPOOL) [02K25]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T102564	1	PORT PLATE	PORT, (SUB FOR T81690)
2	-	8	Part 2	( T81688 USE IF AVAILABLE)
3	-	4	Part 3	( T81687 USE IF AVAILABLE)
4	-	4	Part 4	( T81689 USE IF AVAILABLE)
5	AT83266	1	KIT	BETWEEN SECTION SEAL
6	T31049	4	CAP SCREW	(THREE-SPOOL VALVE)
6	T31046	4	BOLT	(TWO-SPOOL VALVE)
7	12H293	4	Lock Washer	7/16"
8	T50268	1	PLATE	PORT OUTLET
9	AT82262	1	SPOOL VALVE	BUCKET SECTION
10	AT80016	1	SPOOL VALVE	BOOM SECTION
11	AT30016	1	SPOOL VALVE	AUXILIARY SECTION
12	P51079	1	O-Ring	-
13	AT104056	1	PRESSURE RELIEF VALVE	15 513 KPA (155 BAR) (2 250 PSI) (SUB FOR AT47787)
14	T42800	1	BACK-UP RING	-
15	H21957	1	O-Ring	-
16	R28782	1	O-Ring	-
17	AH63282	1	FITTING PLUG	-
18	-	1	Part 19	(THREE-SPOOL) ( AT102518 NO LONGER AVAILABLE) (SUB AT103571 IF AVAILABLE)
18	-	1	Part 20	(TWO-SPOOL) ( AT102517 NO LONGER AVAILABLE) (SUB AT103570 IF AVAILABLE)

LOADER CONTROL VALVE ASSEMBLY (TWO OR THREE-SPOOL) [02K25]
