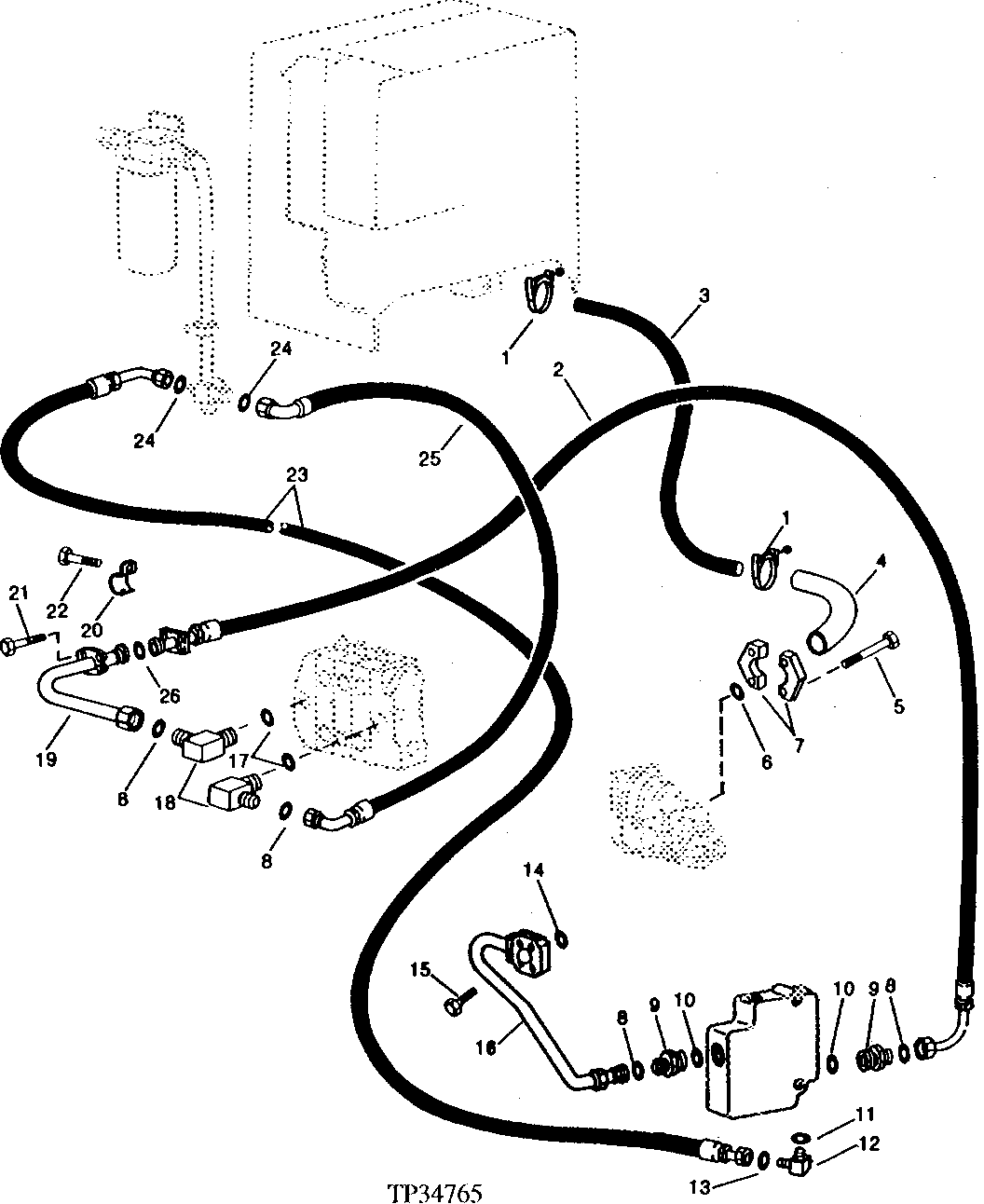

LOADER CONTROL VALVE AND PUMP HYDRAULICS [02K11]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH103182	4	Hose Clamp	(SUB FOR AT39141, THIS APPLICATION)
2	AT103508	1	HYDRAULIC HOSE	(SUB FOR AT83973)
3	T81446	1	HOSE	-
3	T101882	1	HOSE	-
4	AT74189	1	TUBE	(SUB FOR AT74183, THIS APPLICATION)
5	19H2898	4	Cap Screw	1/2" X 1-1/4"
6	F1870R	1	O-Ring	56.744 X 3.531 MM (2-15/64" X 0.139")
7	X51H-32	2	Flange Fitting	(SUB FOR R37023)
8	T78612	4	O-Ring	-
9	38H1196	2	Adapter Fitting	-
10	R29936	2	O-Ring	-
11	R28782	1	O-Ring	-
12	38H1003	1	Elbow Fitting	-
13	T77814	1	O-Ring	-
14	U10289	1	O-Ring	-
15	19H2106	4	Cap Screw	7/16" X 2-3/4"
16	AT82337	1	OIL LINE	-
17	U13639	2	O-Ring	-
18	38H1008	2	Elbow Fitting	-
19	AT83974	1	OIL LINE	-
19	AT83975	1	OIL LINE	USE WITH AUXILIARY LOADER VALVE
20	T35829	1	Clamp	-
21	19H3205	4	Cap Screw	7/16" X 1-1/2"
22	19H2676	1	Cap Screw	3/8" X 1"
23	AT84418	1	HYDRAULIC HOSE - FABRICATE	9/16" X 1 549 MM (61") X 13/16"
24	T77858	2	O-Ring	-
25	AT82184	1	HYDRAULIC HOSE - FABRICATE	1-11/16" X 1 308 MM (51-1/2") X 1-11/16"
26	U10289	1	O-Ring	38.100 X 3.531 MM (1-1/2" X 0.139")

LOADER CONTROL VALVE AND PUMP HYDRAULICS [02K11]
