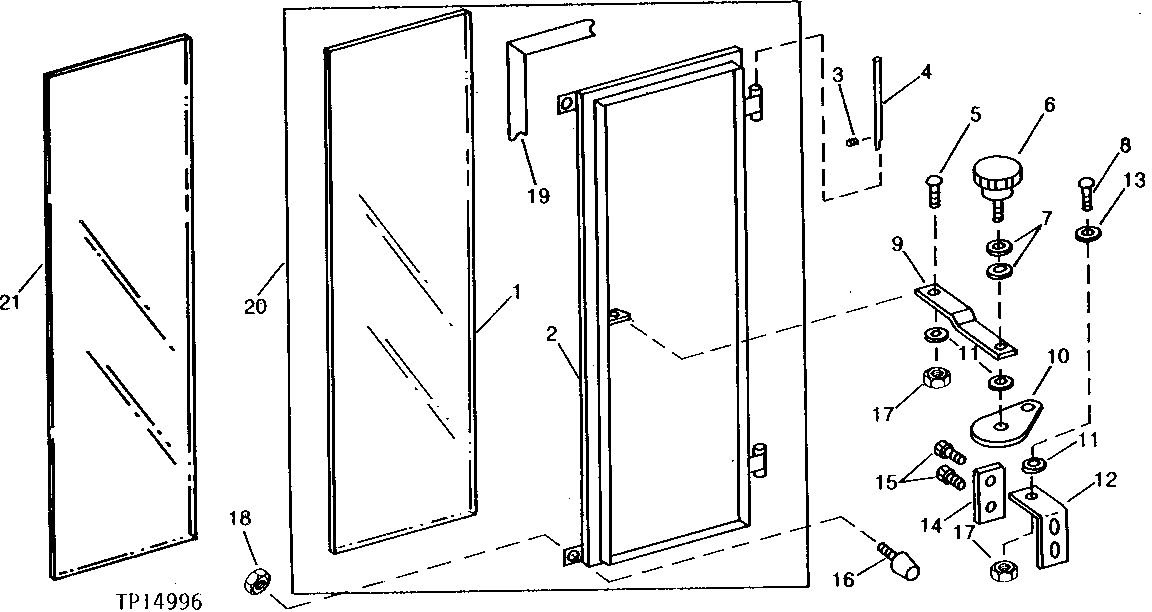

CAB RIGHT AND LEFT SIDE PANELS (LEFT SIDE ILLUSTRATED) [02F15]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T81643	1	WINDOWPANE	17" X 40"
2	-	1	Part 2	(SUB AT83109) (ILLUSTRATED)
2	-	1	Part 3	(SUB AT83113)
3	22H776	2	Set Screw	5/16" X 7/16"
4	T81588	2	PIN FASTENER	-
4	T81609	2	PIN FASTENER	-
5	03H1557	1	Bolt	3/8" X 1-1/4"
6	AT102261	1	Knob	-
7	U44499	2	SHIM	-
8	03H1500	1	Bolt	3/8" X 1"
9	T82343	1	STRAP	-
10	AT84409	1	LATCH	-
11	24H1219	3	Washer	7/16" X 1" X 0.083"
12	T82344	1	ANGLE	-
13	24H1111	1	Washer	17/32" X 1-1/16" X 0.090"
14	H102844	1	Strap	-
15	T25731	2	SCREW	-
16	T58920	2	Bumper	-
17	K40003	2	Lock Nut	-
18	14H611	2	Nut	5/16"
19	AT83111	2	ISOLATOR	-
20	AT83109	1	WINDOW	L.H. REAR
20	AT83113	1	WINDOW	R.H. REAR
21	T81651	1	WINDOWPANE	18-1/2" X 41-1/2", (FIXED TO ROPS) REAR

CAB RIGHT AND LEFT SIDE PANELS (LEFT SIDE ILLUSTRATED) [02F15]
