TURBOCHARGER OIL LINES (ENGINE SERIAL NO. -120442) [01G12]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

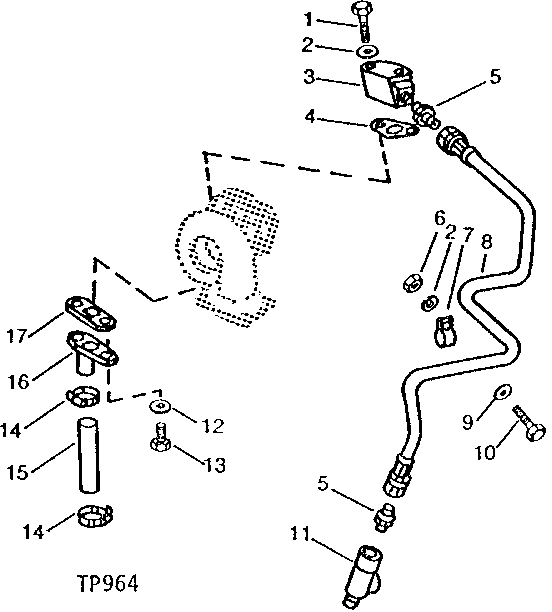

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H3131	2	Cap Screw	5/16" X 2"
2	12H303	3	Lock Washer	5/16"
3	T30199	1	ADAPTER	-
4	R43413	1	GASKET	-
5	R27346	2	Fitting	-
6	14H785	1	Nut	5/16"
7	R46414	1	Clamp	(SUB FOR AH78125, THIS APPLICATION)
8	AR78832	1	HYDRAULIC HOSE	1/2" X 813 MM (32") X 1/2"
9	24H1136	1	Washer	11/32" X 11/16" X 0.065"
10	19H2664	1	Cap Screw	5/16" X 3/4"
11	R70752	1	TEE FITTING	-
12	12H304	2	Lock Washer	3/8"
13	19H2284	2	Cap Screw	3/8" X 7/8"
14	AR21839	2	Clamp	(SUB FOR AR21837, THIS APPLICATION)
15	-	1	Part 15	(MAKE FROM R57300 BULK MATERIAL, CUT TO LENGTH)
16	AT28927	1	ADAPTER FITTING	-
17	R43416	1	GASKET	-

TURBOCHARGER OIL LINES (ENGINE SERIAL NO. -120442) [01G12]
