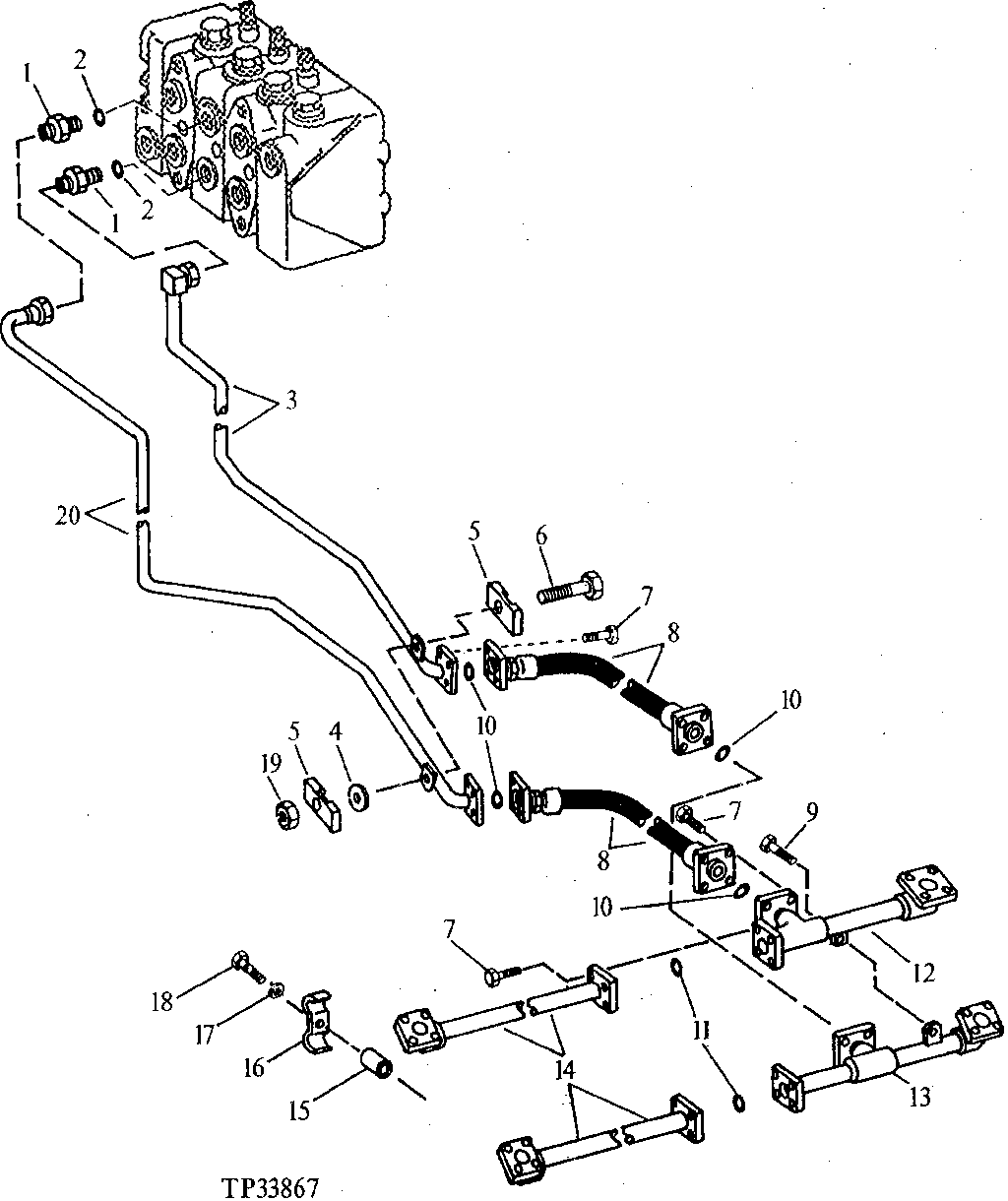

LOADER CONTROL VALVE TO BOOM CYLINDER HYDRAULICS [03C23]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T26767	2	Fitting	-
2	R29936	2	O-Ring	-
3	AT61273	1	TUBE	BOOM LOWER, (SUB AT68173)
3	AT68173	1	OIL LINE	BOOM LOWER
4	24H1682	1	Washer	13/32" X 7/8" X 0.120"
5	T71348	1	CLAMP	(WITHOUT AUXILIARY FUNCTION)
5	T71348	2	CLAMP	(WITH AUXILIARY FUNCTION)
6	19H2549	1	Cap Screw	3/8" X 1-7/8"
6	19H2732	1	Cap Screw	3/8" X 2-3/4"
7	19H3385	24	Cap Screw	1/2" X 1-1/8"
8	AT61263	2	HYDRAULIC HOSE - FABRICATE	-
9	19H3239	1	Cap Screw	3/8" X 1-1/4"
10	U12037	4	O-Ring	-
11	A4730R	2	O-Ring	-
12	AT61912	1	OIL LINE	EXTEND LEFT
13	AT61914	1	TUBE	RETRACT LEFT
14	AT61913	2	OIL LINE	RIGHT
15	28H1697	1	Spacer	3/8" X 3/4"
16	T40705	1	Clamp	-
17	12H304	1	Lock Washer	3/8"
18	19H3267	1	Cap Screw	3/8" X 1-5/8"
19	T11234	1	Lock Nut	-
20	AT61274	1	TUBE	BOOM RAISE, (SUB AT68175)
20	AT68175	1	OIL LINE	BOOM RAISE

LOADER CONTROL VALVE TO BOOM CYLINDER HYDRAULICS [03C23]

Нет текстового описания
