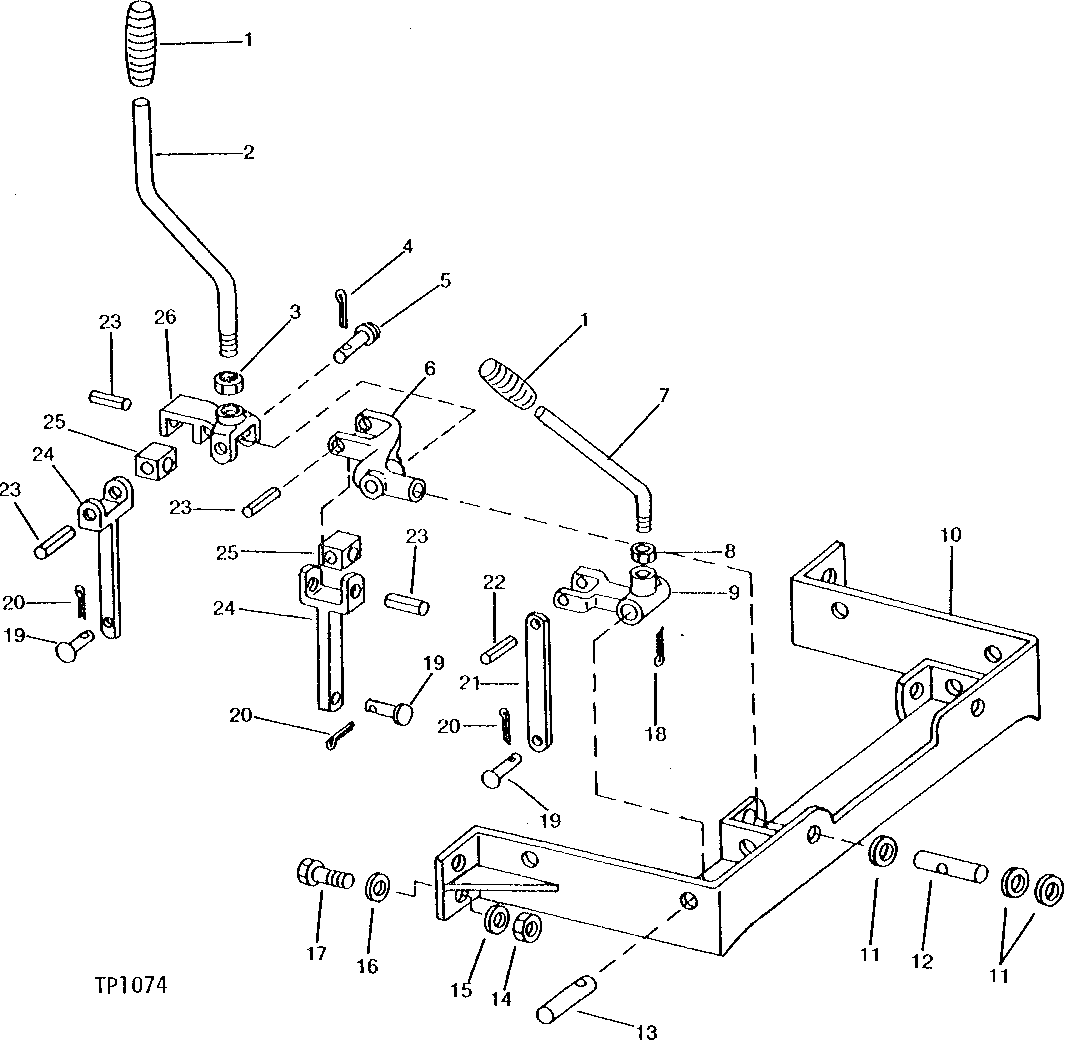

LEVER MOUNTING FRAME, CONTROL LEVERS AND LINKAGES (9450 BACKHOE) [03E12]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	U43703	4	GRIP	HAND LEVER
2	U43214	2	LEVER	FOUR WAY
3	14H1039	2	Nut	5/8"
4	11M7059	2	Cotter Pin	3.200 X 20 MM
5	U11001	2	PIN	PIVOT, FOUR WAY LEVER
6	U10895	2	PIVOT	BLOCK, PIVOT
7	U43216	2	LEVER	CONTROL STABILIZER
8	14H826	2	Nut	1/2"
9	T53976	2	SUPPORT	MOUNT, HANDLE, STABILIZER
10	U15804	1	FRAME	FRAME, LEVER MOUNTING
11	24H1274	6	Washer	49/64" X 1-1/4" X 0.048"
12	U11000	2	PIN FASTENER	SHAFT, FOUR WAY LEVER
13	U16010	2	PIN FASTENER	SHAFT, STABILIZER LEVER
14	14H812	4	NUT	3/8"
15	12H304	4	Lock Washer	3/8"
16	24H1305	4	Washer	13/32" X 13/16" X 0.065"
17	19H2633	4	Cap Screw	3/8" X 1-1/2"
18	11M7083	2	Cotter Pin	3.200 X 50 MM
19	U11004	6	Pin Fastener	CONNECTOR
20	11M7079	6	Cotter Pin	2.500 X 12 MM
21	U46738	2	STRAP	CONNECTOR
22	34H339	2	Spring Pin	5/16" X 3/4"
23	34H330	8	SPRING PIN	5/16" X 1-3/8"
24	AU44028	4	LINK	CONNECTOR, FOUR WAY LEVER
25	U11003	4	PIVOT	-
26	U10897	2	SUPPORT	MOUNT, HANDLE, FOUR-WAY LEVER

LEVER MOUNTING FRAME, CONTROL LEVERS AND LINKAGES (9450 BACKHOE) [03E12]
