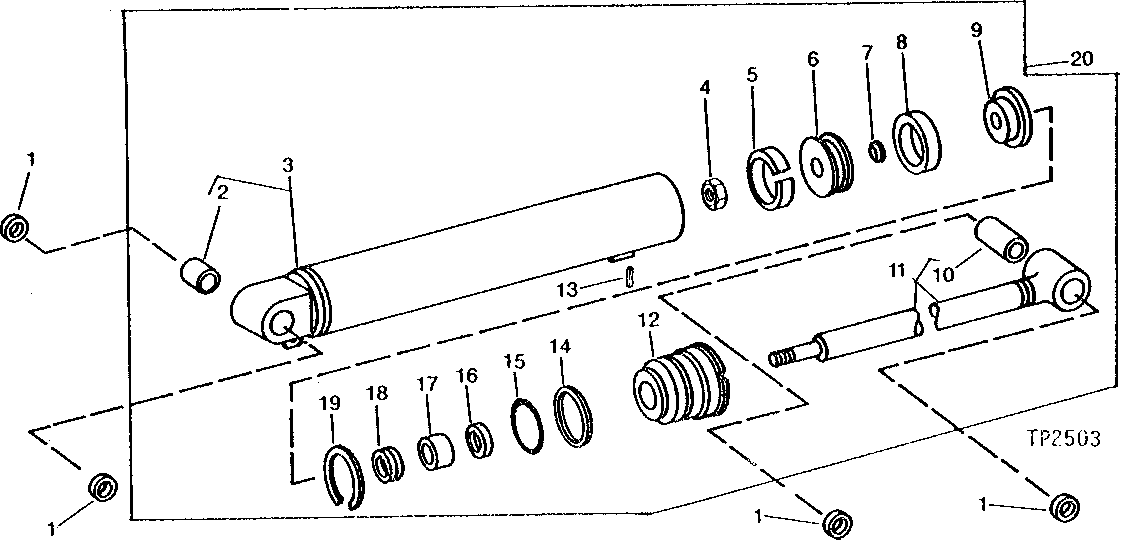

BOOM CYLINDER (WITH VEE-PACKINGS) (SERIAL NO. -503064) [03C10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T63920	4	SEAL	-
2	R92771	1	BUSHING	(SUB FOR R68536)
3	AR89306	1	HYDRAULIC CYLINDER BARREL	-
4	L2235CU	1	LOCK NUT	-
5	U42719	1	WEAR RING	(K)
6	U42713	1	PISTON	-
7	R29463	1	O-Ring	(K)
8	T54813	1	PACKING	(K)
9	U42714	1	PISTON	(SUB R78716, RE14100 AND RE14208)
10	R92773	1	BUSHING	(SUB FOR R68535)
11	AR89308	1	HYDRAULIC CYLINDER ROD	-
12	R80954	1	GUIDE	(SUB FOR U42725)
13	22H842	1	SET SCREW	1/4" X 5/16"
14	R78815	1	BACK-UP RING	(K) (SUB FOR U42720, THIS APPLICATION)
15	T12275	1	O-Ring	(K)
16	U11022	1	SEAL	(K)
17	U42716	1	WEAR RING	(K)
18	R76790	1	PACKING	(K) (SUB FOR T35851)
19	W11229	1	RING	-
20	AR89305	2	CYLINDER	(SUB RE13729)

BOOM CYLINDER (WITH VEE-PACKINGS) (SERIAL NO. -503064) [03C10]
