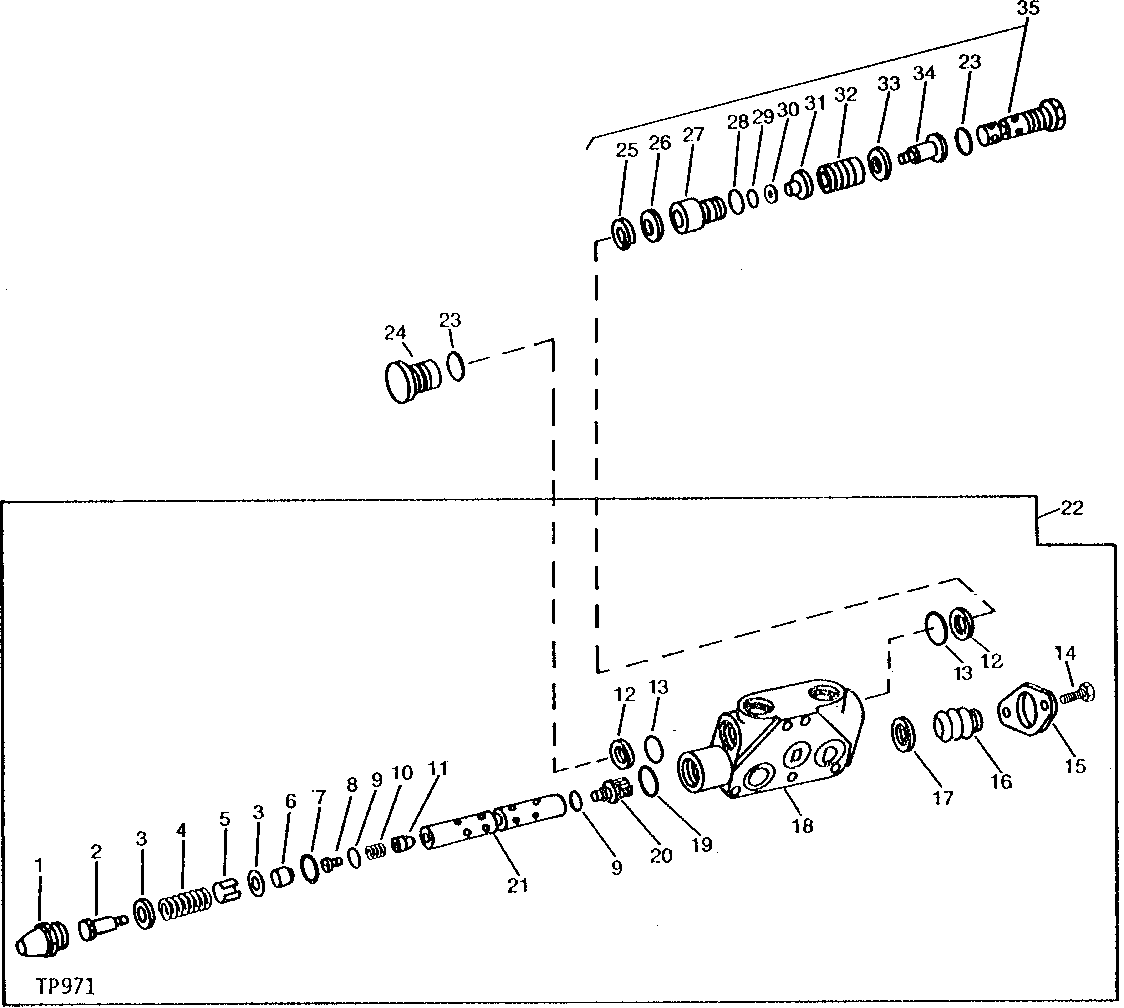

BACKHOE CROWD VALVE (9450 BACKHOE) [03F08]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AU41892	1	CAP	-
2	U11428	1	BOLT	-
3	N31767	2	WASHER	-
4	U11336	1	SPRING	-
5	U41167	1	BUSHING	-
6	U41169	1	BUSHING	-
7	T13119	1	O-Ring	(SUB FOR T57245) (K1)
8	U41162	1	PLUG	-
9	P46051	2	O-Ring	(K1)
10	U41170	1	SPRING	-
11	U41168	1	CHECK VALVE	-
12	U40727	2	BACK-UP RING	(K2)
13	P47908	2	O-Ring	(K2)
14	21H1206	2	SCREW	1/4" X 5/16"
15	U42827	1	RETAINER	DUST SEAL
16	U42834	1	BOOT	DUST SEAL
17	U42835	1	WASHER	BREATHER
18	-	1	Part 18	(SUB AU41885)
19	T57246	1	O-RING	(K1)
20	U42833	1	CLEVIS	-
21	-	1	Part 21	(SUB AU41885)
22	AU41885	1	SPOOL VALVE	-
23	N130510	2	O-Ring	(K2)
24	U11427	1	PLUG	-
25	-	1	Part 25	(SUB AU40529)
26	-	1	Part 26	(SUB AU40529)
27	-	1	Part 27	(SUB AU40529)
28	U40745	1	O-Ring	-
29	R87627	1	O-RING	(SUB FOR R27976, THIS APPLICATION)
30	T68668	1	WASHER	-
31	-	1	Part 31	(SUB AU40529)
32	-	1	Part 32	(SUB AU40529)
33	-	1	Part 33	(SUB AU40529) 0.25 MM (.10")
33	-	1	Part 34	(SUB AU40529) 0.38 MM (.15")
33	-	1	Part 35	(SUB AU40529) 0.76 MM (.30")
33	-	1	Part 36	(SUB AU40529) 1.47 MM (.58")
34	-	1	Part 37	(SUB AU40529)
35	AU40529	1	PRESSURE RELIEF VALVE	164 BAR (16 375 KPA) 2375 PSI

BACKHOE CROWD VALVE (9450 BACKHOE) [03F08]
