Открытый узел

MAIN WIRING HARNESS [02B20]

MAIN WIRING HARNESS [02B20]

MAIN WIRING HARNESS [02B20]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

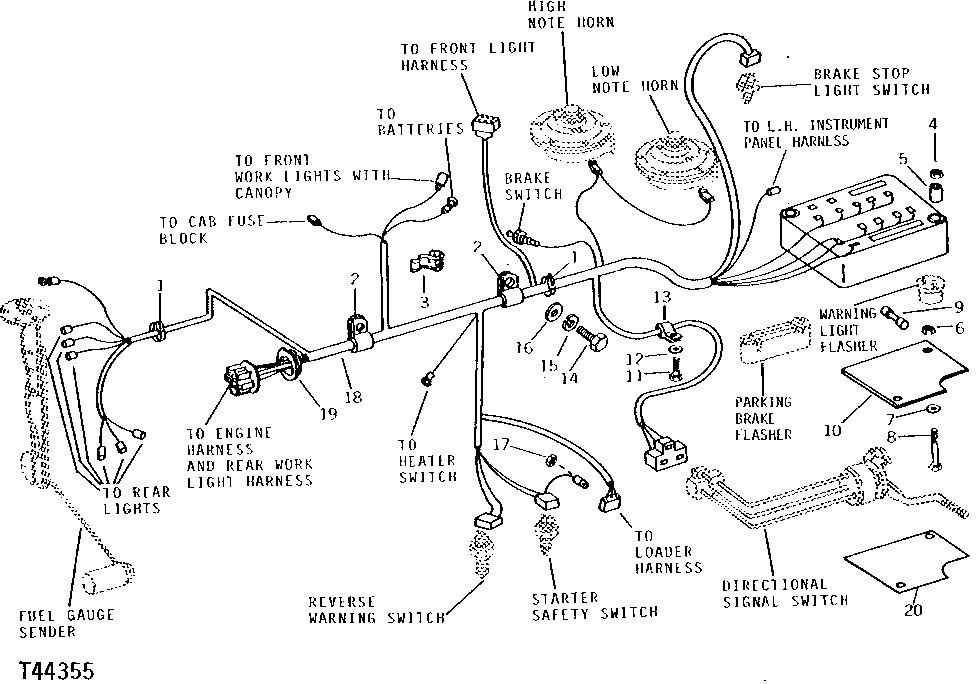

MAIN WIRING HARNESS [02B20]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R44302	3	Tie Band	-
2	T28949	2	Clamp	COATED
3	T27393	1	CLIP	-
4	14H850	2	NUT	1/4"
5	28H1882	2	Spacer	(1/8" X 1/2")
6	14H850	2	NUT	1/4", (WITH FUSE BOX COVER)
7	24H1285	2	Washer	17/64" X 7/16" X 0.065"
8	21H1037	2	SCREW	1/4" X 3", MACHINE
9	AT39227	1	Fuse	15 AMP
9	AT28077	3	Fuse	10 AMP
9	AT28061	3	FUSE	5 AMP
9	AH84167	2	FUSE	30 AMP, (SUB FOR AT15162, THIS APPLICATION)
10	T43441	1	COVER	FUSE BOX
11	19H1813	1	CAP SCREW	5/16" X 5/8"
12	12H303	1	Lock Washer	5/16"
13	T13814	1	Clamp	COATED
14	19H1648	1	Cap Screw	3/8" X 3/4"
15	12H304	1	Lock Washer	3/8"
16	24H1305	1	Washer	13/32" X 13/16" X 0.065"
17	14H812	1	NUT	3/8", (NEUTRAL START SWITCH GROUND WIRE)
18	AT50365	1	WIRING HARNESS	WITH MAIN FUSES
19	AT39964	1	GROMMET	-
20	T43442	1	LABEL	FUSE BOX
