Открытый узел

HYDRAULIC SUMP TANK [02H09]

HYDRAULIC SUMP TANK [02H09]

HYDRAULIC SUMP TANK [02H09]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

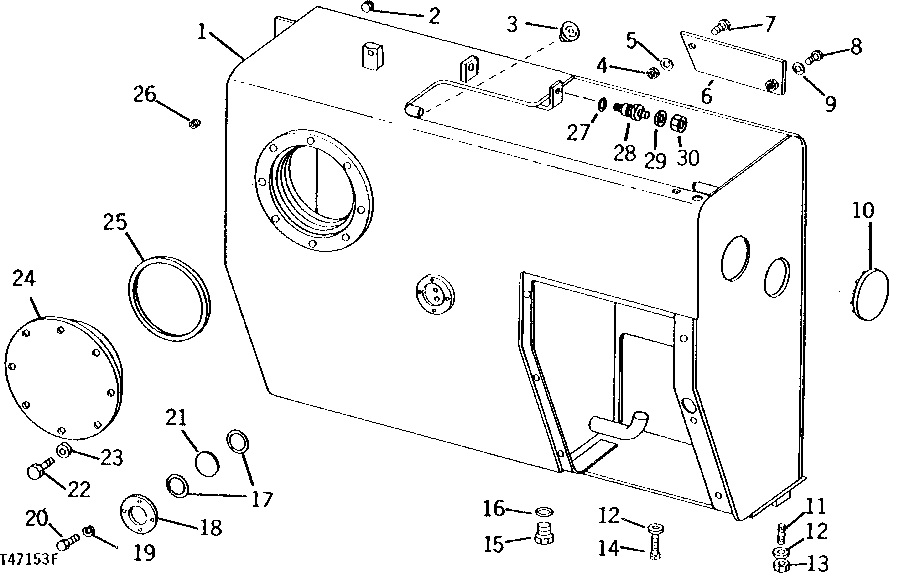

HYDRAULIC SUMP TANK [02H09]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	(A) ( AT39259 USE IF AVAILABLE)
2	-	5	Part 2	(WITH CAB) ( T30017 USE IF AVAILABLE)
3	AT84988	1	FILLER CAP	(A) (SUB FOR AU14021)
4	14H807	1	Nut	7/16"
5	12H293	1	Lock Washer	7/16"
6	-	1	Part 6	( AT30974 USE IF AVAILABLE)
7	19H3569	1	Cap Screw	7/16" X 1-1/4"
8	19H2676	1	Cap Screw	3/8" X 1"
9	12H304	1	Lock Washer	3/8"
10	R1680R	1	PLUG	(WITH TWO-SPOOL VALVE)
11	T31192	2	STUD	-
12	24H1625	2	Washer	17/32" X 1" X 0.120"
13	14H865	2	Nut	1/2"
14	19H1741	2	CAP SCREW	1/2" X 1-1/8"
15	R27175	1	Drain Plug	(A)
16	U12547	1	O-Ring	(A) (SUB FOR F3171R)
17	U10289	2	O-Ring	(A)
18	U13551	1	WASHER	(A)
19	12H246	4	LOCK WASHER	(A) 0.190"
20	21H1300	4	SCREW	(A) 0.190" X 3/8"
21	U13425	1	WINDOWPANE	(A)
22	19H2676	8	Cap Screw	3/8" X 1"
23	12H304	8	Lock Washer	3/8"
24	T26991	1	COVER	(A)
25	T26990	1	WASHER	(A)
26	H145221	1	Grommet	(SUB FOR L1880N)
27	R26375	1	O-Ring	-
28	AT39267	1	PLUG	-
29	24H1283	2	Washer	7/32" X 1/2" X 0.049"
30	14H631	2	Nut	0.190"
