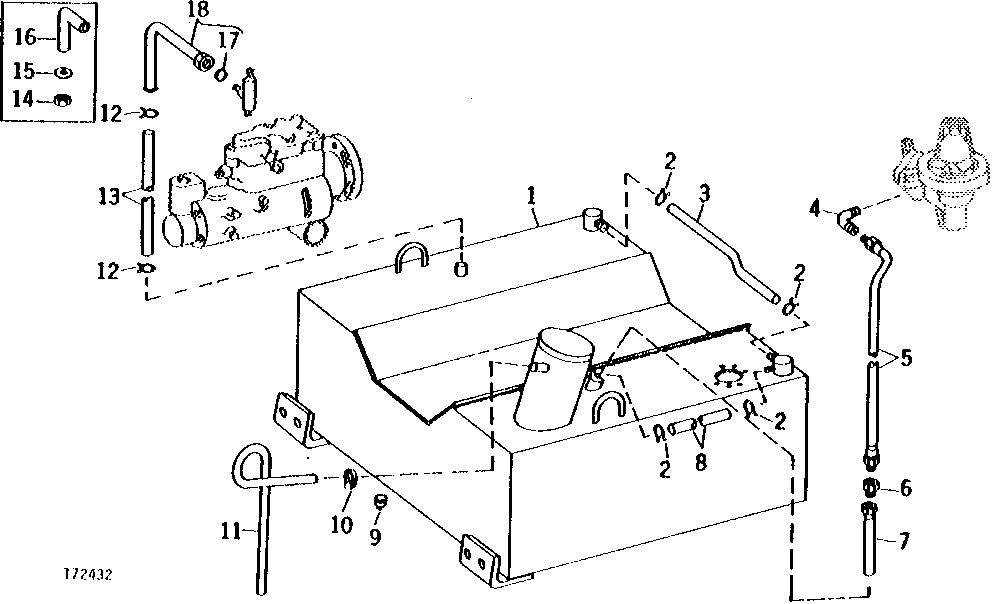

FUEL TANK AND FUEL TANK HOSES (ENGINE SERIAL NO. 514598- ) [01H02]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT39614	1	FUEL TANK	(ALSO ORDER AT55491) (TAPPED BLOCK)
2	R34766	4	Clamp	-
3	-	1	Part 3	8 MM X 508 MM (5/16" X 20") (MAKE FROM TY22324) (SUB FOR T29698, T67166 AND T79478)
4	T13201	1	ELBOW FITTING	-
5	AT17380	1	HYDRAULIC HOSE	-
6	N30405	1	Adapter Fitting	-
7	T42633	1	FUEL FILTER	-
8	-	1	Part 8	8 MM X 660 MM (5/16" X 26") (MAKE FROM TY22324) (SUB FOR T27230, T67166 AND T79478)
9	15H690	1	Pipe Plug	3/4"
10	TY22462	1	Clamp	(SUB FOR AR48236)
11	-	1	Part 11	(MAKE FROM T64421) 368 MM (5/32" X 14-/12")LONG 635 MM (25") PIECE
12	T13254	2	Clamp	-
13	-	1	Part 13	6 MM X 482 MM (1/4" X 19") (MAKE FROM T79477) (SUB FOR T27732 AND T70841)
14	R51937	1	Tube Nut	(USE WITH R54088)
15	R63603	1	SLEEVE	(USE WITH R54088)
16	R54088	1	Fuel Line	(SUB AR93093, THIS APPLICATION)
17	R63603	1	SLEEVE	-
18	AR93093	1	FUEL LINE	-

FUEL TANK AND FUEL TANK HOSES (ENGINE SERIAL NO. 514598- ) [01H02]
