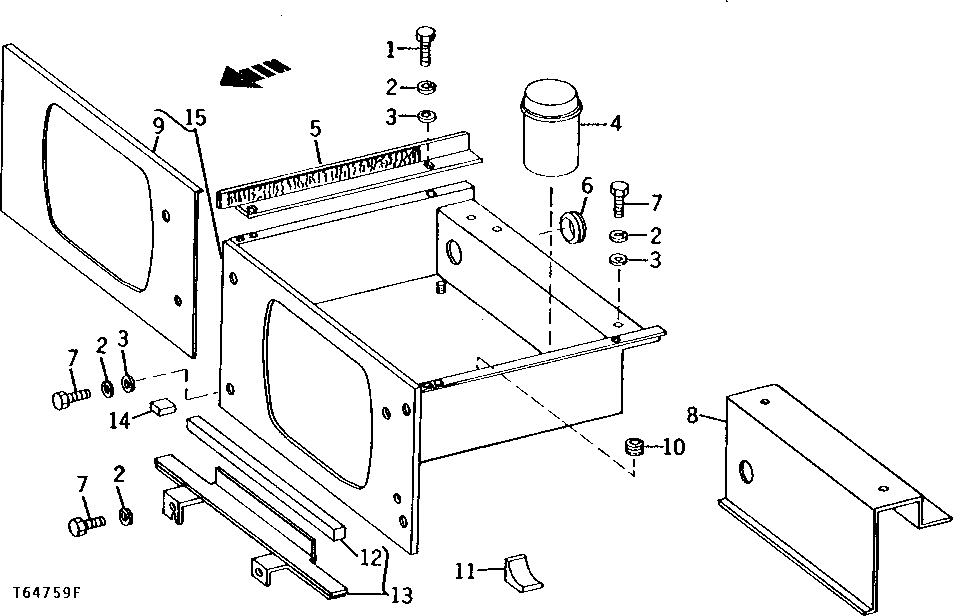

CAB SEAT CONTAINER AND SEALS (WITH NOISE REDUCTION INSTALLATION) [02E24]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H2021	4	Cap Screw	3/8" X 5/8"
2	12H304	10	Lock Washer	3/8"
3	24H1305	14	Washer	13/32" X 13/16" X 0.065"
4	-	1	Part 4	TRANSMISSION FILLER ( AT40216 USE IF AVAILABLE)
5	-	1	Part 5	(NOT ILLUSTRATED) CONTAINER SEALING, L.H. ( AT40215 USE IF AVAILABLE)
5	-	1	Part 6	CONTAINER SEALING, R.H. ( AT40259 USE IF AVAILABLE)
6	B15504	1	Grommet	SEAT CONTAINER BOX
7	19H2284	10	Cap Screw	3/8" X 7/8"
8	-	1	Part 9	( T41272 USE IF AVAILABLE)
9	-	1	Part 10	( AT56603 USE IF AVAILABLE)
10	B30667	1	Grommet	LOWER L.H. BOTTOM SURFACE OF SEAT CONTAINER
11	T41266	1	ISOLATOR	SEALER, BOTTOM OF L.H. SEAT SUPPORT
12	-	1	Part 13	ATTACH TO PLATFORM BRACKET ( T41271 USE IF AVAILABLE)
13	-	1	Part 14	BRACKET, PLATFORM SEALING ( AT40219, NO LONGER AVAILABLE)
14	-	1	Part 15	SEALER, BOTTOM OF R.H. SEAT SUPPORT ( T41264 USE IF AVAILABLE)
15	AT40214	1	CONTAINER	(SUB AT56602 IF AVAILABLE)
15	-	1	Part 17	( AT56602 USE IF AVAILABLE)

CAB SEAT CONTAINER AND SEALS (WITH NOISE REDUCTION INSTALLATION) [02E24]
