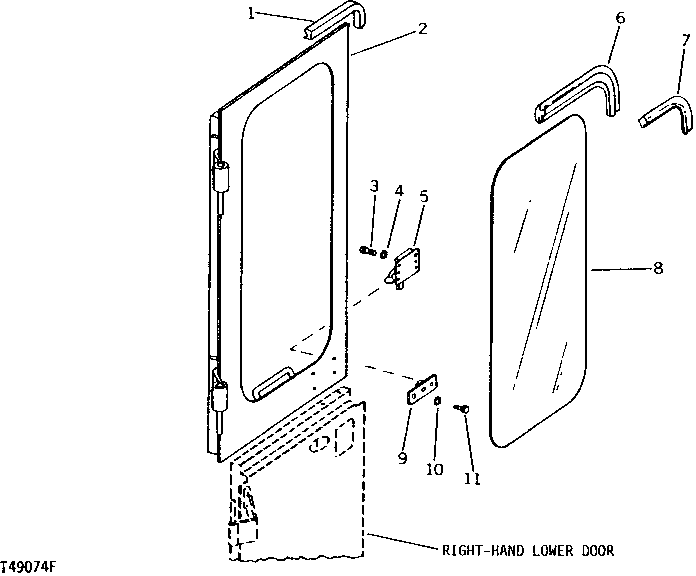

CAB RIGHT AND LEFT UPPER DOOR AND GLASS [02D24]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H61993	1	WEATHERSTRIP	SEAL RUBBER, UPPER DOOR 2 921 MM (114-4/5") LOWER DOOR 1 791 MM (70-1/2")
2	AT29833	1	DOOR	UPPER R.H.
2	AT29834	1	DOOR	UPPER L.H. (NOT ILLUSTRATED)
3	21H1316	4	Screw	0.190" X 1/2"
4	12H295	4	Lock Washer	0.190", INTERNAL TOOTH
5	AT29836	1	LATCH	(L.H. LOWER DOOR, R.H. UPPER DOOR) (SEE STRIKER PLATE ON PAGE 1810-5)
6	T30857	1	ISOLATOR	RUBBER, EXTRUDED GLASS 2 114 MM (83-3/16") 15M (50') ROLL
7	R44438	1	ISOLATOR	RUBBER, FILLERSTRIP 2 114 MM (83-3/16") 4M (14') ROLL
8	T30859	1	WINDOWPANE	GLASS DOOR
9	AT29835	1	PLATE	RETAINER
10	12H356	2	Lock Washer	1/4" EXTERNAL TOOTH, (SUB FOR T30894)
11	21H1310	2	SCREW	1/4" X 1/2"
..	-	1	Part 13	(INCLUDES ALL PARTS ABOVE PLUS ALL PARTS ON PAGES 1810-04, 1810-05, 1810-06, 1810-07, 1810-07A, 1810-09, 1810-10, 1810-11, 1810-12, 1810-13, 1810-14, 1810-15, 1810-17, 1810-18, 1810-19 AND 1810-20, PLUS AM531T CONNECTOR, AR28403 CIRCUIT BREAKER, AT28061 5-AMPERE FUSE, AT29079 FUSE BLOCK, (2) AT30371 FLOOD LAMPS, (2) F2935R WASHERS, (2) R20758 WASHERS, (2) 12H246 LOCK WASHERS,(2) 12H315 LOCK WASHERS, (2) 21H1299 MACHINE SCREWS, (2) 24H1162 WASHERS AND ALL CAB LIGHT LEADS) ( AT39968 NO LONGER AVAILABLE)
