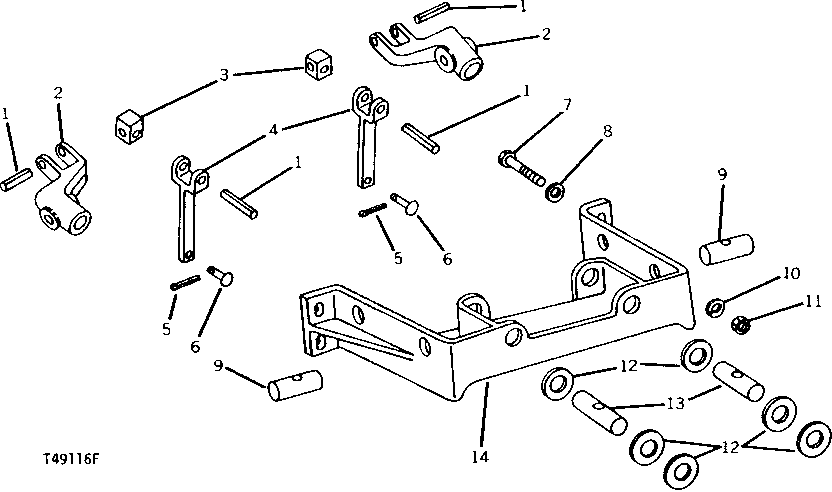

BACKHOE LEVER MOUNTING FRAME (9450 BACKHOE) [02J07]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	34H330	4	SPRING PIN	5/16" X 1-3/8"
2	U10895	2	PIVOT	-
3	U11003	2	PIVOT	-
4	AU44028	2	LINK	-
5	11M7079	2	Cotter Pin	2.500 X 12 MM
6	U11004	2	Pin Fastener	-
7	19H2633	4	Cap Screw	3/8" X 1-1/2"
8	24H1305	4	Washer	13/32" X 13/16" X 0.065"
9	U16010	2	PIN FASTENER	-
10	12H304	4	Lock Washer	3/8"
11	14H812	4	NUT	3/8"
12	24H1274	6	Washer	49/64" X 1-1/4" X 0.048"
13	U11000	2	PIN FASTENER	-
14	U15804	1	FRAME	-

BACKHOE LEVER MOUNTING FRAME (9450 BACKHOE) [02J07]
