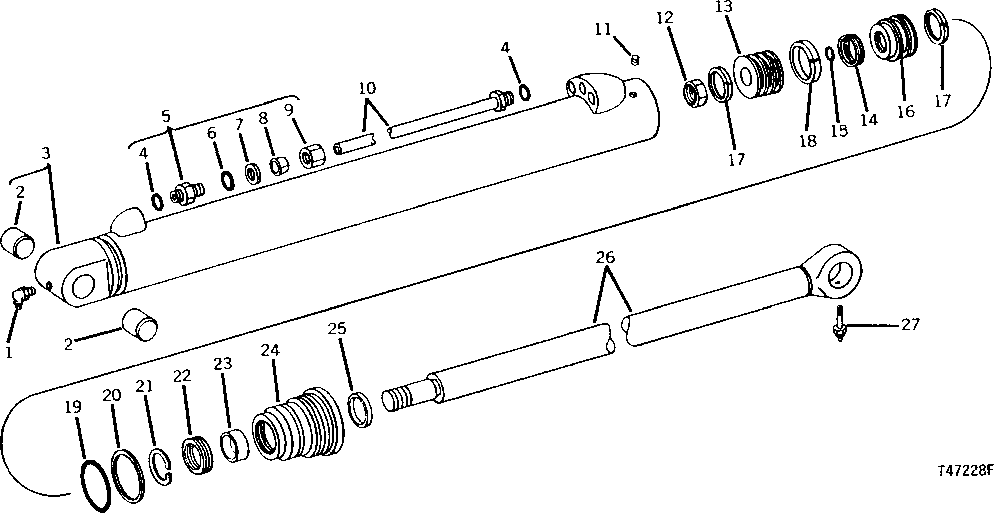

BACKHOE BOOM CYLINDER (9450 BACKHOE) [02K07]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	JD7806	1	Lubrication Fitting	-
2	U10745	2	BUSHING	-
3	AT38046	1	HYDRAULIC CYLINDER BARREL	-
4	R26906	2	O-Ring	-
5	AU42120	1	ADAPTER FITTING	-
6	R375R	1	O-Ring	-
7	U42974	1	BACK-UP RING	-
8	U42972	1	SLEEVE	-
9	-	1	Part 9	(SUB AU42120)
10	AT38049	1	LINE	-
11	22H842	1	SET SCREW	1/4" X 5/16"
12	U43861	1	LOCK NUT	-
13	T39038	1	PISTON	-
14	T37381	1	PACKING	(A) (SUB FOR R72830)
15	R1138R	1	O-Ring	(A)
16	T39037	1	PISTON	-
17	U44491	2	PISTON RING	-
18	U17337	1	WEAR RING	(A)
19	L2301CU	1	O-Ring	(A)
20	L2309CU	1	BACK-UP RING	(A)
21	N10193	1	SNAP RING	-
22	R76801	1	PACKING	(A) (SUB FOR T35850)
23	U41578	1	WEAR RING	(A)
24	T39036	1	GUIDE	-
25	L2029CU	1	SEAL	(A)
26	AT38672	1	ROD	-
27	JD7782	1	Lubrication Fitting	-
28	AT38671	1	CYLINDER	-
..	RE18732	1	HYDRAULIC CYLINDER KIT	(SUB FOR AT38582, AR96528 AND AR105386)

BACKHOE BOOM CYLINDER (9450 BACKHOE) [02K07]

Нет текстового описания
