AUXILIARY VALVE BOOM LOWER OIL LINES [02I03]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT39303	2	HYDRAULIC HOSE	(A)
2	AT39304	1	LINE	(A)
3	28H1909	1	SPACER	(A) 1/2" X 13/16"
4	T27022	2	Clamp	(A)
5	T11234	1	Lock Nut	(A)
6	24H1652	2	Washer	13/32" X 11/16" X 7/64"
7	19H1726	2	Cap Screw	3/8" X 2-1/4", (SUB FOR 19H1819, THIS APPLICATION)
8	U16253	2	CLAMP	(A)
9	T40706	1	STRAP	(A)
10	19H2458	1	Cap Screw	(A) 3/8" X 3"
11	AT39305	1	LINE	(A)
12	T40707	2	BAR	(A)
13	24H1304	2	WASHER	(A) 13/32" X 23/32" X 0.120"
..	-	1	Part 14	THIRD FUNCTION HYDRAULIC ( AT45551 NO LONGER AVAILABLE)

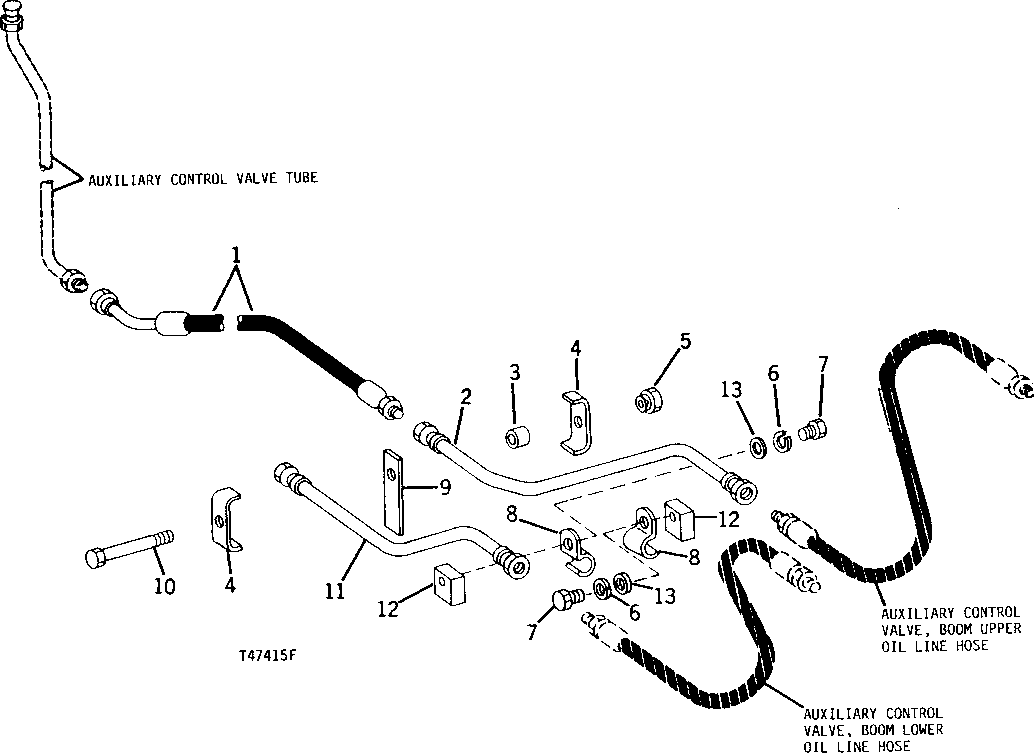

AUXILIARY VALVE BOOM LOWER OIL LINES [02I03]

Нет текстового описания
