AUXILIARY CONTROL VALVE BOOM UPPER OIL LINES [02I04]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T11234	5	Lock Nut	-
1	AT39309	5	STUD	-
2	24H1682	2	Washer	13/32" X 7/8" X 0.120"
3	AT39308	1	OIL LINE	-
4	24H1304	1	WASHER	13/32" X 23/32" X 0.120"
5	28H1521	1	Spacer	3/8" X 9/16"
6	T40710	2	FITTING	-
7	28H1909	2	SPACER	0.622" X 0.840" X 13/16"
8	AT39307	1	OIL LINE	-
9	T27022	2	Clamp	-
10	AT39306	2	HYDRAULIC HOSE - FABRICATE	3/4" X 1 105 MM (43-1/2") X 3/4"
..	-	1	Part 12	THIRD FUNCTION HYDRAULIC ( AT45551 NO LONGER AVAILABLE)

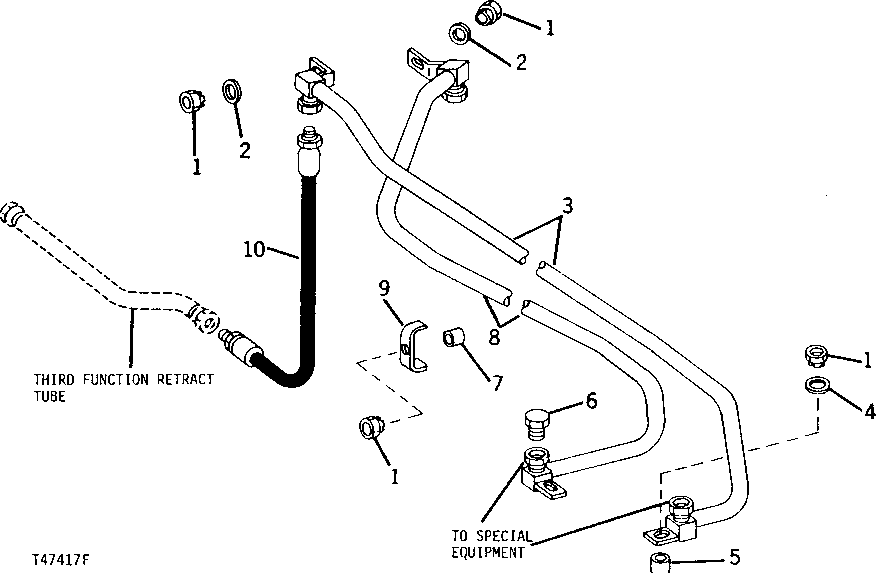

AUXILIARY CONTROL VALVE BOOM UPPER OIL LINES [02I04]

Нет текстового описания
