Открытый узел

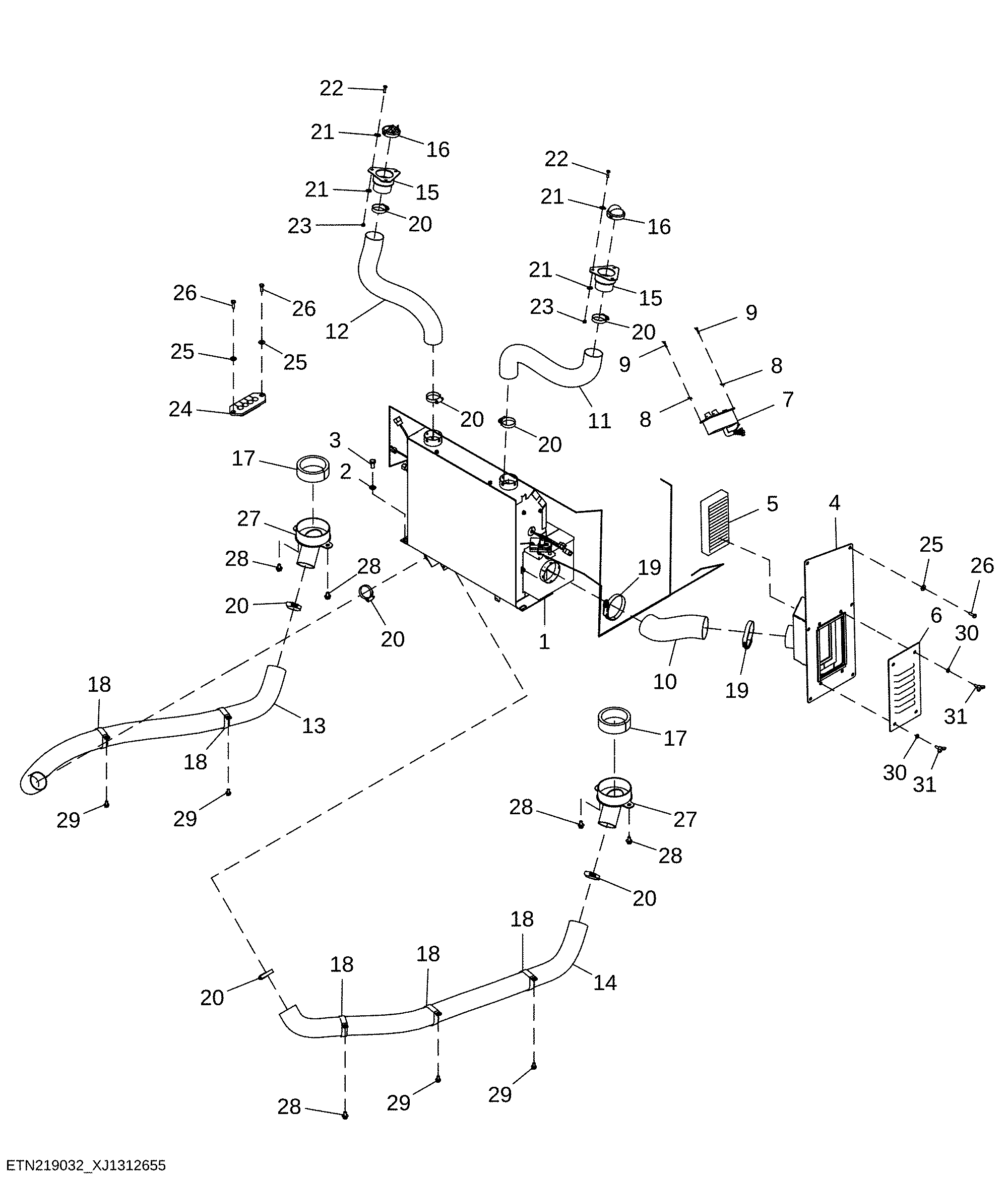

Heat Ventilation Air Conditioning Module, Midspec

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT501558	1	Air Conditioner	Components on Separate Page
2	24M7047	4	Washer	13 X 24 X 2.500 mm
3	19M7268	4	Cap Screw	M12 X 25
4	AT533050	1	Cover	Fresh Air Filter
5	T365058	1	Air Filter	Clean Air Filter
6	T451968	1	Cover	Fresh Air Filter
7	AT533211	1	Control	-
8	24M7117	4	Washer	4.300 X 9 X 0.800 mm
9	21M7216	4	Screw	M4 X 20
10	T422329	1	Air Duct	Fresh Air
11	T422330	1	Air Duct	Defrost Air
12	T422330	1	Air Duct	Defrost Air
13	T440903	1	Air Duct	-
14	T440903	1	Air Duct	-
15	AT515889	2	Air Duct	-
16	AT506841	2	Louver	-
17	T443321	2	Seal	-
18	N304948	5	Clamp	-
19	RE56859	2	Clamp	-
20	TY22472	8	Clamp	-
21	24H1821	12	Washer	9/32" X 47/64" X 1/16"
22	21M7310	6	Screw	M6 X 25
23	14M7272	6	Nut	M6
24	T440598	1	Clamp	-
25	T395205	8	Washer	-
26	19M7407	8	Cap Screw	M8 X 25
27	AT515225	2	Air Duct	-
28	19M7783	5	Screw	M10 X 16
29	19M7865	4	Screw	M8 X 16
30	24M7055	4	Washer	8.400 X 16 X 1.600 mm
31	21M7561	4	Wing Screw	M8 X 20

Heat Ventilation Air Conditioning Module, Midspec

Нет текстового описания
