Открытый узел

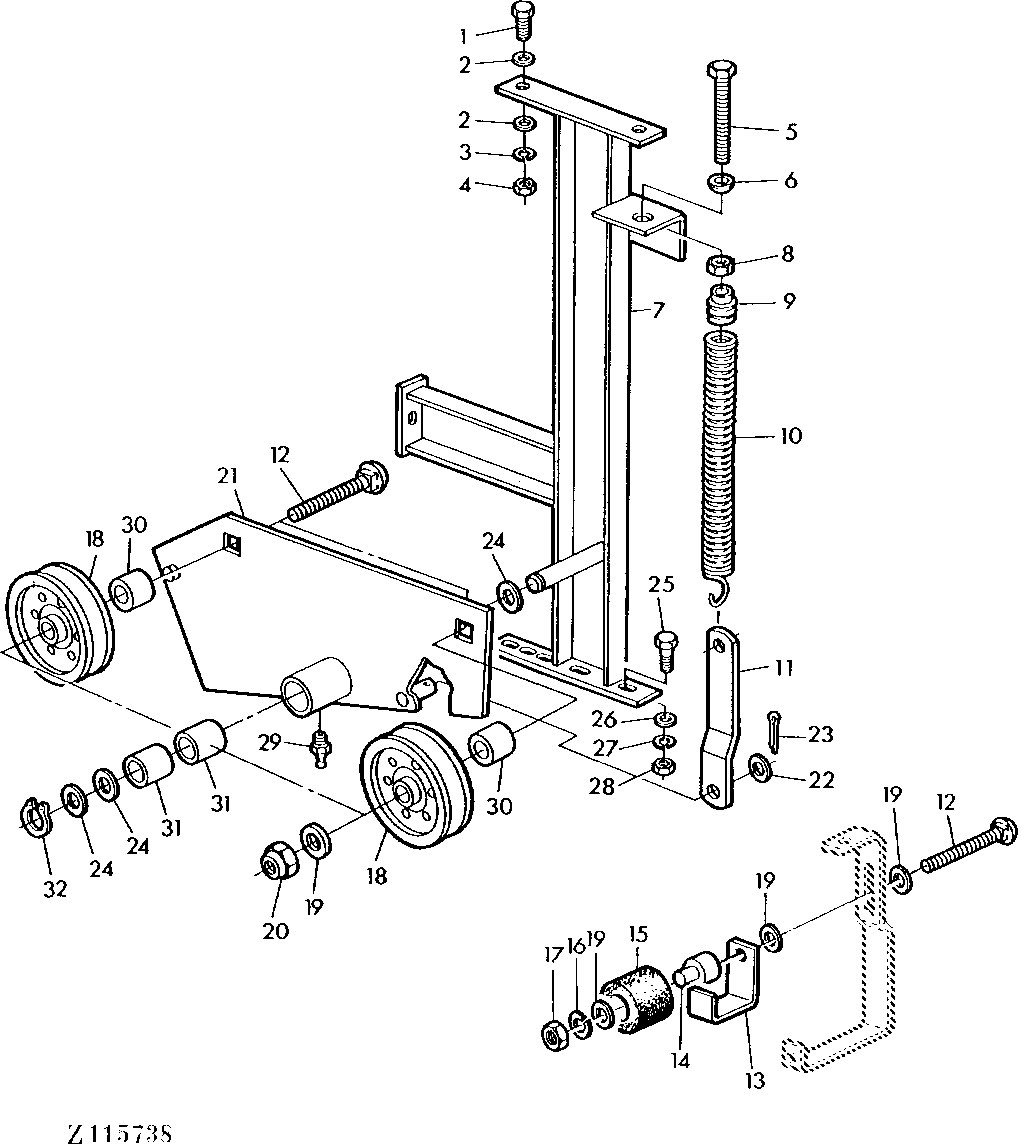

STRAW CHOPPER DRIVE IDLERS [03L05]

STRAW CHOPPER DRIVE IDLERS [03L05]

STRAW CHOPPER DRIVE IDLERS [03L05]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

STRAW CHOPPER DRIVE IDLERS [03L05]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7298	2	Cap Screw	M8 X 35
2	24M7036	4	Washer	9 X 16 X 1.600 MM
3	12M7008	2	LOCK WASHER	8 MM
4	14M7029	2	Nut	M8
5	19H3091	1	CAP SCREW	1/2" X 6"
6	47M7003	1	Washer	13 X 24 X 4.600 MM
7	AZ35229	1	SUPPORT	-
8	14H809	1	Nut	1/2"
9	BP1640E	1	PLUG	-
10	290SE	1	SPRING	-
11	Z44714	1	BRACE	-
12	03M7078	3	BOLT	M16 X 75
13	Z46254	1	CHANNEL	-
14	Z38859	1	BUSHING	-
15	AZ36867	1	TIGHTENER	-
16	12M7017	1	LOCK WASHER	16.200 MM
17	14M7142	1	Nut	M16
18	AZ29185	2	IDLER	-
19	24M7053	3	Washer	17 X 30 X 3 MM
20	14M7170	3	Lock Nut	M16
21	AZ35256	1	RETAINER	INCL.KEY (2)31
22	24M7048	1	Washer	15.500 X 28 X 2.500 MM
23	11M7014	1	COTTER PIN	3.200 X 22 MM
24	Z24651	4	WASHER	-
25	19M7169	2	Cap Screw	M10 X 35
26	24M7040	2	Washer	11 X 20 X 2 MM
27	12M7013	2	LOCK WASHER	10.200 MM
28	14M7140	2	Nut	M10
29	58M7004	1	Lubrication Fitting	M6 X 1
30	Z41837	2	SPACER	-
31	Z46070	2	BUSHING	-
32	40M1828	1	Snap Ring	25 X 1,2MM
