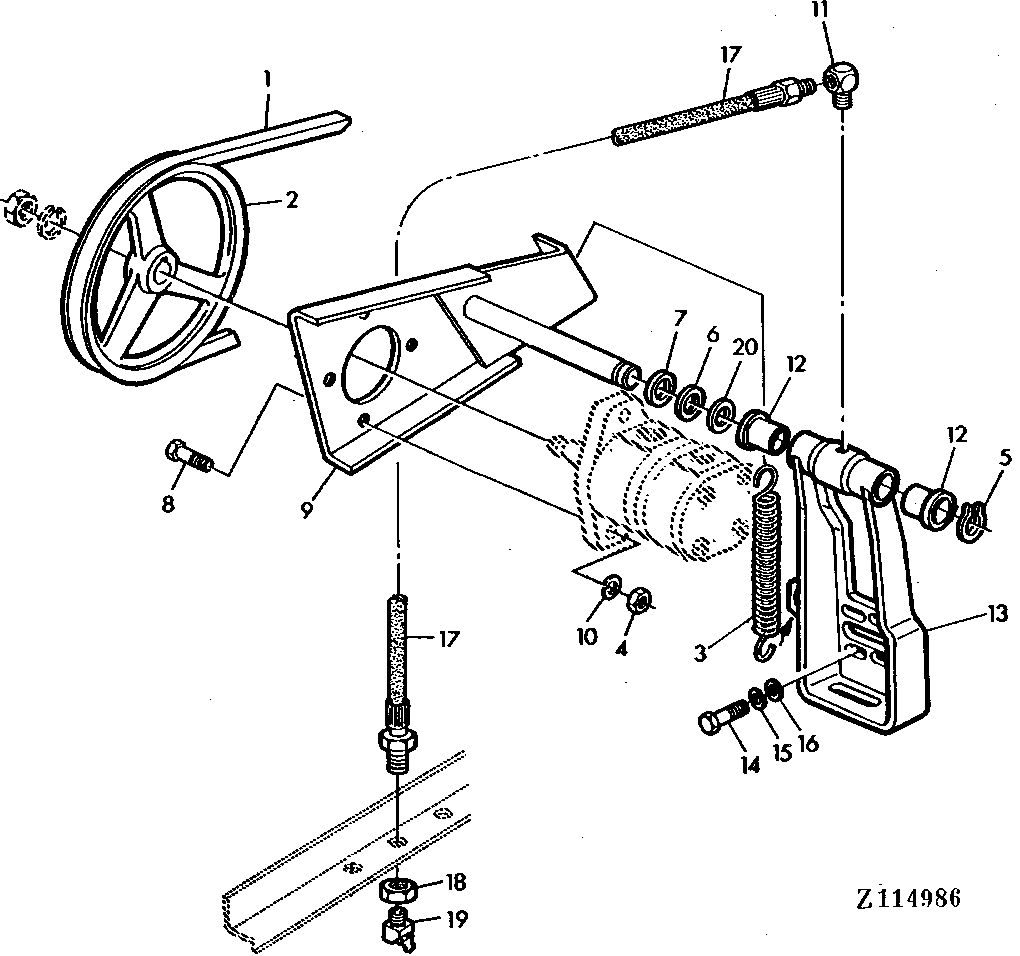

MAIN HYDRAULIC PUMP DRIVE AND MOUNTING [02G12]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	Z34828	1	V-BELT	-
2	Z11109	1	PULLEY	-
3	Z42383	1	Extension Spring	-
4	14M7140	1	Nut	M10
5	40M1828	1	Snap Ring	25 X 1,2MM
6	L19162	1	Shim	-
7	24M7052	1	Washer	25MM
8	19M7168	1	Cap Screw	M10 X 30
9	AZ32127	1	ROCKER	-
10	12M7013	1	LOCK WASHER	10.200 MM
11	JD7845	1	Elbow Fitting	-
12	Z47846	2	BUSHING	(SUB Z53355)
12	Z53355	2	Bushing	-
13	AZ36549	1	RETAINER	INCL. (2)Z53355
14	19H1815	4	Cap Screw	1/2" X 1-1/4"
15	12H301	4	Lock Washer	1/2"
16	24M7038	4	Washer	13.500 X 24 X 2.500 MM
17	AZ41214	1	HYDRAULIC HOSE	-
18	E12379	1	Nut	-
19	JD7788	1	Lubrication Fitting	-
20	Z24651	1	WASHER	-

MAIN HYDRAULIC PUMP DRIVE AND MOUNTING [02G12]
