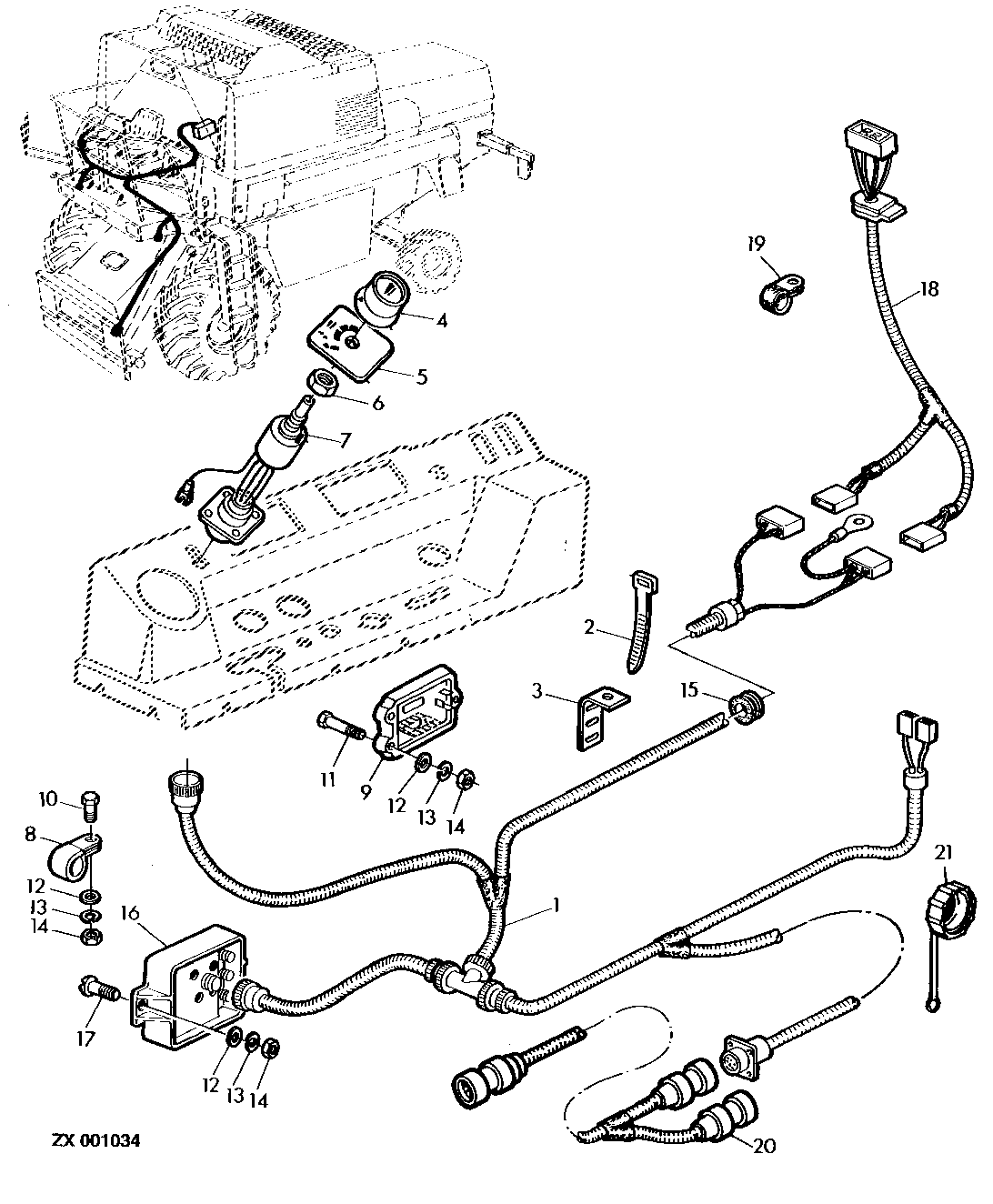

DIAL-A-MATIC ELECTRICAL PARTS [01I15]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ35009	1	WIRING HARNESS	-
2	R44302	1	Tie Band	-
3	Z42773	4	Loom	-
4	AH104380	1	KNOB	-
5	Z43660	1	LABEL	-
6	H106246	1	Lock Nut	-
7	AH108480	1	SWITCH	-
8	R46415	1	CLAMP	I.D. = 12,7MM (1/2"), (SUB H75541)
8	H75541	1	Clamp	-
8	R46414	1	Clamp	I.D. = 15,7 MM(0.62")
9	AH108414	1	PRINTED CIRCUIT	-
10	19M7077	1	Cap Screw	M6 X 20
11	19M7177	3	Cap Screw	M6 X 35
12	Z26250	1	Washer	-
13	12M7012	1	LOCK WASHER	6 MM
14	14M7027	1	NUT	M6
15	N157296	1	Grommet	-
16	AH111485	1	CONTROL	-
17	21M7085	2	SCREW	M6 X 20
18	AZ40152	1	WIRING HARNESS	-
19	H77358	4	Clip	-
20	AH128923	1	Wiring Harness	(SUB AZ44326, THIS APPLICATION ONLY)
20	AZ44326	1	WIRING HARNESS	(SUB AZ45960)
20	AZ45960	1	WIRING HARNESS	-
21	AZ44327	1	CLAMP	O.D. = 23,6 MM (0.93")
21	AZ44328	1	CLAMP	O.D. = 32,9 MM (1.30")

DIAL-A-MATIC ELECTRICAL PARTS [01I15]
