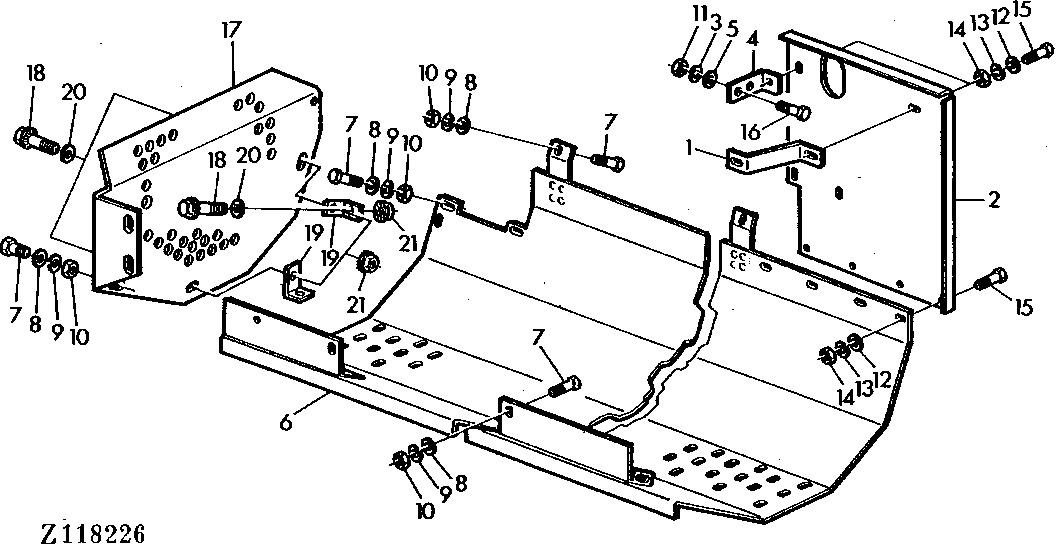

CLEANING FAN GUARDS FOR CORN EQUIPMENT [02J21]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	Z51544	1	BRACE	-
2	Z51545	1	GUARD	R.H.
3	12M7013	1	LOCK WASHER	10.200 MM
4	Z46385	1	ANGLE	-
5	24M7040	1	Washer	11 X 20 X 2 MM
6	AZ37199	1	GUARD	-
7	19M7139	1	Cap Screw	M8 X 20
8	24M7036	1	Washer	9 X 16 X 1.600 MM
9	12M7008	1	LOCK WASHER	8 MM
10	14M7029	1	Nut	M8
11	14M7140	1	Nut	M10
12	Z26250	1	Washer	-
13	12M7012	1	LOCK WASHER	6 MM
14	14M7027	1	NUT	M6
15	19M7159	1	CAP SCREW	M6 X 15
16	19M7166	1	Cap Screw	M10 X 20
17	Z53073	1	SIDE WALL	L.H., (SUB Z55607)
17	Z55607	1	GUARD	L.H.
18	19M8308	4	Screw	M8 X 20
19	Z36391	2	ANGLE	-
20	24M7024	4	Washer	9 X 28 X 3 MM
21	14M7416	4	Flange Nut	M8

CLEANING FAN GUARDS FOR CORN EQUIPMENT [02J21]

Нет текстового описания
