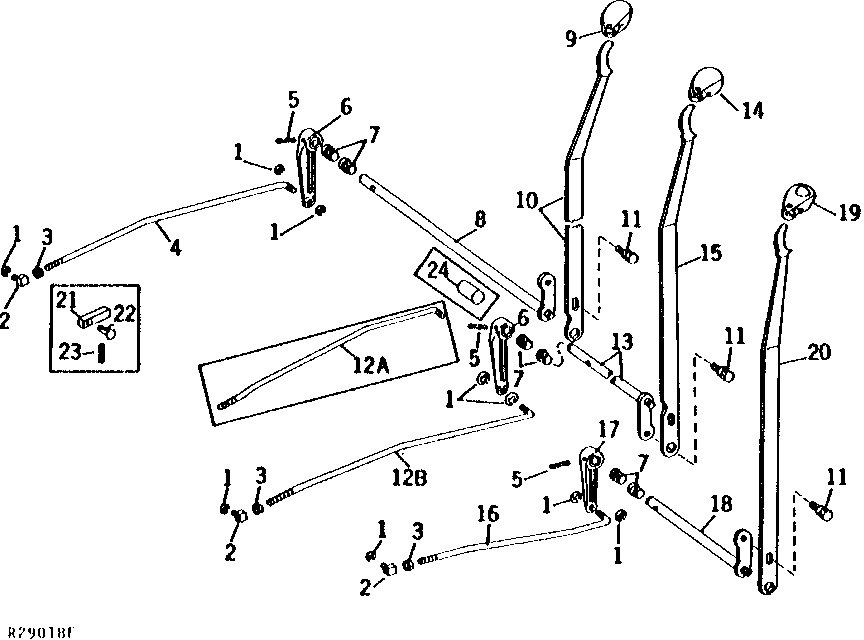

SELECTIVE CONTROL LEVERS AND LINKAGE [04G10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R72653	3	Snap Ring	(SUB FOR M2396T)
2	R51370	1	SWIVEL	(SUB R79521 AND 14H882)
2	R79521	1	Swivel	-
3	14H650	1	Nut	5/16"
3	14H882	2	Nut	5/16"
4	R53019	1	ROD	(A)
4	R53019	1	ROD	(B)
4	R50106	1	ROD	-
5	34H313	1	Spring Pin	1/4" X 1-1/8"
6	R50012	1	Lever	(1 USED SINGLE) (2 USED DUAL)
7	R42093	2	Grommet	-
8	AR54799	1	SHAFT	(A)
8	AR54799	1	SHAFT	(B)
9	R52690	1	Grip	(A)
9	R52690	1	Grip	(B)
10	R52693	1	LEVER	(A)
10	R52693	1	LEVER	(B)
11	AR58652	1	Bolt	-
13	AR54800	1	SHAFT	(B)
13	AR54800	1	SHAFT	(A)
14	R52691	1	Grip	(B)
14	R52691	1	Grip	(A)
15	R52694	1	LEVER	(B)
15	R52694	1	LEVER	(A)
16	R51369	1	ROD	(C)
16	R65888	1	ROD	(C) (DIRECTIONAL CONTROL VALVE) (SUB FOR R60400 OR R60398)
17	R65887	1	ARM	(C) (SUB FOR R50013)
18	AR54801	1	SHAFT	(C)
19	R52692	1	Grip	(C)
20	R52695	1	LEVER	(C)
21	R52881	1	Rod	(C) (AUXILIARY HYDRAULIC OUTLET OR DIRECTIONAL CONTROL VALVE)
22	U11004	1	Pin Fastener	(AUXILIARY HYDRAULIC OUTLET OR DIRECTIONAL CONTROL VALVE)
23	11M7059	1	Cotter Pin	3.200 X 20 MM
24	28H81	1	Washer	-
12A	R60399	1	ROD	(A) (NLA)
12A	R50668	1	ROD	(B) (SUB FOR R52225, THIS APPLICATION)
12B	R62865	1	ROD	(A)

SELECTIVE CONTROL LEVERS AND LINKAGE [04G10]
