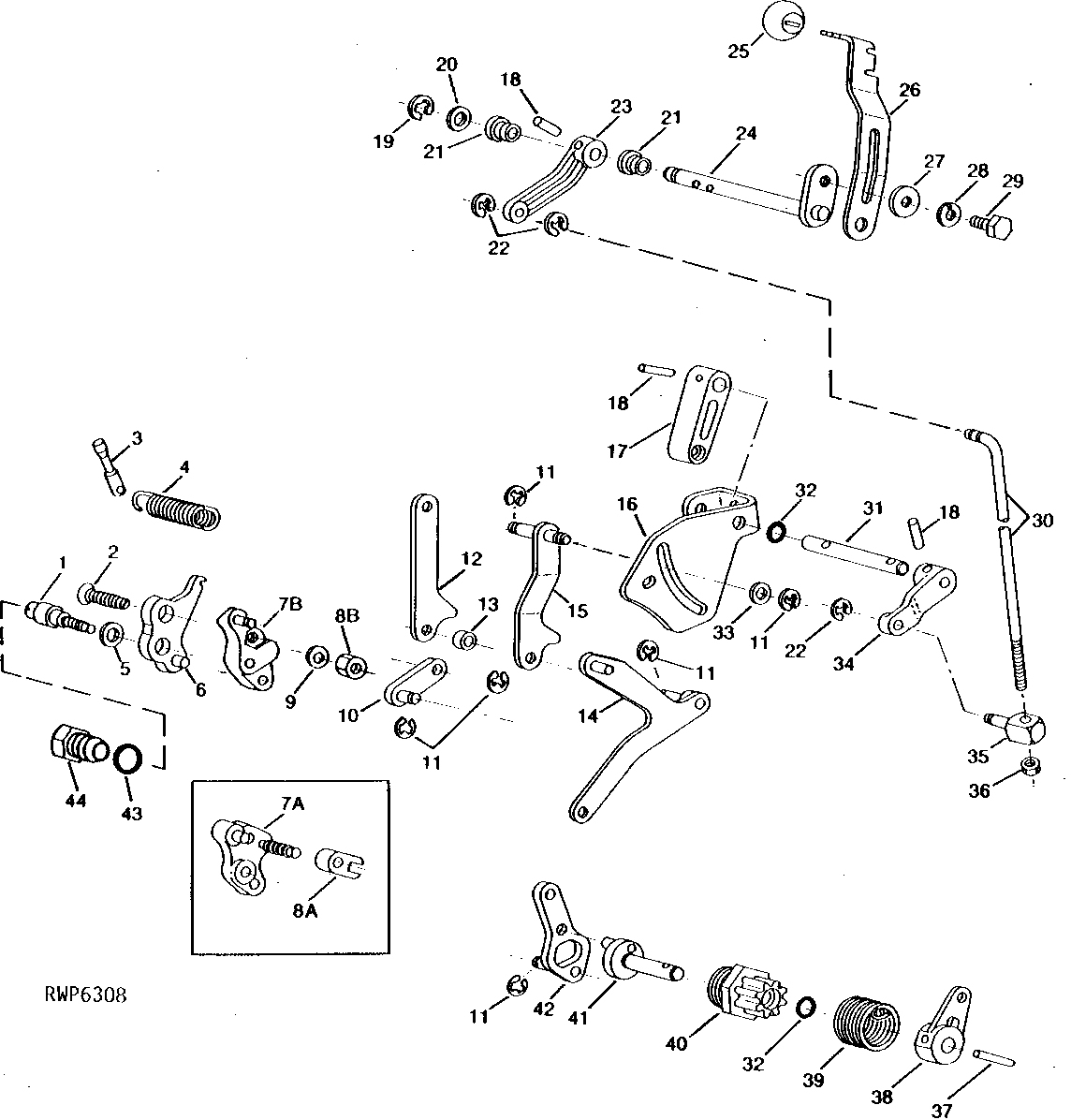

ROCKSHAFT CONTROL LINKAGE AND LOAD SELECTOR CONTROL (TRACTOR SERIAL NO. 052149- ) [04D05]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R64843	1	SHAFT	-
1	R64296	1	SHAFT	(SUB FOR R40949)
2	T22228	1	SCREW	-
3	R41108	1	PIN FASTENER	-
4	R53033	1	SPRING	(SUB R60730)
4	R60730	1	Extension Spring	-
5	24H1321	1	Shim	0.018"
6	AR40676	1	LEVER	-
9	T519T	1	Washer	-
10	AR40675	1	PIN FASTENER	-
11	R72653	6	Snap Ring	(SUB FOR M2396T)
12	R52828	1	LINK	-
13	R41661	1	BUSHING	-
14	AR78646	1	LEVER	(SUB FOR AR67850)
15	AR67849	1	LINK	-
16	R64013	1	GUIDE	(SUB FOR R56816)
17	R56821	1	ARM	-
18	R56504	3	Spring Pin	-
19	R26871	1	Snap Ring	-
20	24H1227	1	Washer	17/32" X 13/16" X 0.060"
21	R41076	2	Grommet	-
22	R72654	3	Snap Ring	(SUB FOR R27507)
23	R40915	1	Lever	-
24	AR74767	1	SHAFT	-
25	R49932	1	KNOB	-
26	R51353	1	LEVER	-
27	24H1294	1	Washer	11/32" X 1-1/8" X 1/16"
28	12H303	1	Lock Washer	5/16"
29	19H1813	1	CAP SCREW	5/16" X 5/8"
30	R62864	1	HOOK BOLT	-
31	R52823	1	SHAFT	-
32	R394R	2	O-Ring	-
33	24H1290	1	Washer	21/64" X 3/4" X 0.035"
34	R62859	1	ARM	-
35	R62863	1	SWIVEL	-
36	14H649	1	Nut	1/4"
37	34H284	1	Spring Pin	3/16" X 1-1/4"
38	R62860	1	ARM	-
39	R51747	1	SPRING	-
40	R52174	1	BEARING HOUSING W/O BEARING	-
41	AR72291	1	SHAFT	(SUB AR79505)
41	AR79505	1	SHAFT	-
42	AR72292	1	LINK	-
43	R26906	1	O-Ring	-
44	R27474	1	Drain Plug	-
..	AR68808	1	KIT	ROCKSHAFT CONTROL STABILIZER (NLA)
7A	AR40754	1	LINK	(SUB AR81783, R64845, T519R AND R64843)
7B	AR81783	1	LEVER	-
8A	R40885	1	NUT	-
8B	R64845	1	NUT	-

ROCKSHAFT CONTROL LINKAGE AND LOAD SELECTOR CONTROL (TRACTOR SERIAL NO. 052149- ) [04D05]
