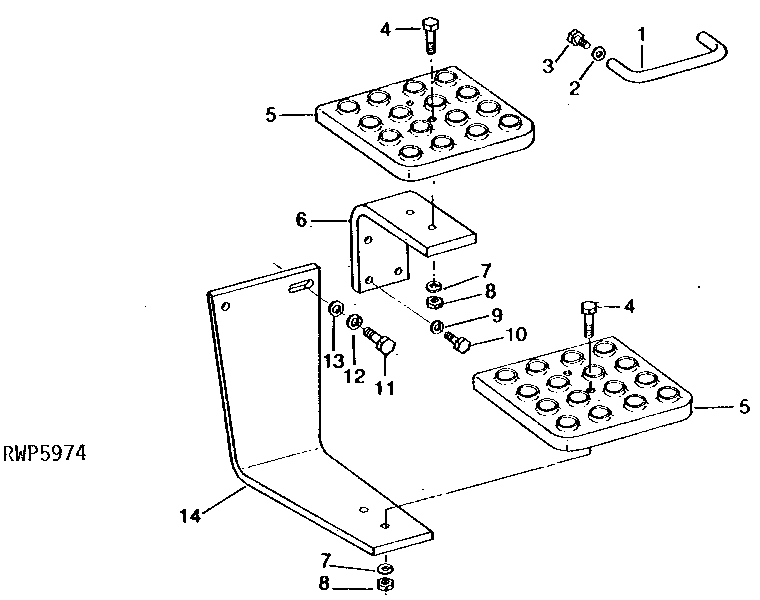

RIGHT-HAND STEP AND MOUNTING HANDLE [04J12]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R31618	1	HANDLE	-
2	24H1305	2	Washer	13/32" X 13/16" X 0.065"
3	19H1936	2	Cap Screw	3/8" X 3/4"
4	19H1732	4	Cap Screw	3/8" X 1-1/4"
5	R51109	2	STEP	(SUB R84943)
6	R51552	1	SUPPORT	-
7	12H304	4	Lock Washer	3/8"
8	14H1076	4	Nut	3/8"
9	12H304	2	Lock Washer	3/8"
10	19H1731	2	Cap Screw	3/8" X 1"
11	19H3579	2	Cap Screw	1/2" X 1-3/8"
12	12H301	2	Lock Washer	1/2"
13	24H1341	1	Washer	17/32" X 15/16" X 0.060"
14	R51556	1	SUPPORT	-

RIGHT-HAND STEP AND MOUNTING HANDLE [04J12]
